一、原理，结构
基于热式原理，在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走， 电阻值被改变，两个电阻差值被用作判断流速的依据。
1、特点
无活动部件，免维护，安装方便，一种型号适用多种管径要求，开关量连续可调，极低的压力损失，结构紧凑，LED显示流动趋势及开关状态。
2、应用
气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的断流监测，以及泵的空转保护。
二、技术参数
△设定范围：1～150cm/s(水），3～300cm/s (油），20～2000cm/s (空气）

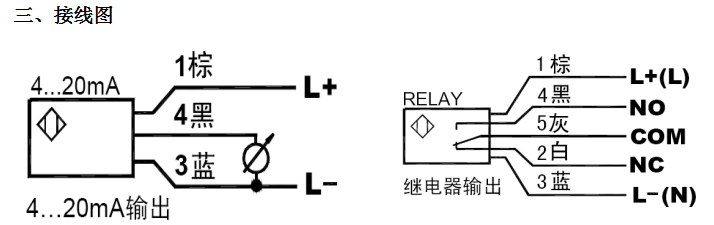

△信号输出：PNP， NPN，继电器，模拟量（4...20mA) ，常开+常闭（SPDT)
△供 电：24V±20%DC 或 230V±15%AC
△接通电流：最大400 mA（PNP或NPN型），最大4A（继电器型）
△空载电流：最大80mA
△流量指示：LED排 （6个）
△设定方式：电位计设定
△耐压范围：100bar
△温度梯度：4°C/s
△响应时间：1～13S，典型值2s
△初始化时间：8s
△电气保护：反相，短路，过载保护
△防护等级：IP67
△介质温度：-20～80℃
△环境温度：-20～80℃
△储存温度：-20～100°C
△接线方式：M12接插件/直接附2米线可选
△材 质：探头：不锈钢 外壳：PBT
△重 量： 0.4kg

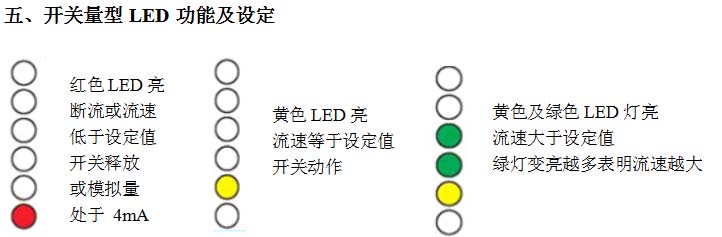

将流量开关装好，使介质以需要监测的流速流动，拧开面板上的螺丝，调整电位计， 使第一个绿色LED怡好变亮。此后当流速低于当前值时，开关就释放（红灯亮）。若要使开关点比当前流速小，可调整电位计(顺时针旋转螺丝刀)使绿色 LED多亮一些。
顺时针旋转螺丝刀：开关动作点往低的调整，绿色 LED指示相对更慢的流速。
逆时针旋转螺丝刀：开关动作点往高的调整。
|
