2、基本参数
l 设备信号：手机卡（移动、电信）、WIFI
工作频段：EGSM900MHz/GSM1800MHz
l 通信协议：GPRS multi-slot class 10 IS-9A/B IS-2000(移动、联通)
l 工作电压：DC9~24V
l 电压功耗：峰值电流1A/工作电流30-250MA/待机电流30MA@12V
l 工作温度：-30℃~80℃
l 存储温度：-40℃~90℃
l 产品尺寸：115*90*45MM
二、系统功能
1、检测发射端
1.1、设备功能说明（如水位）

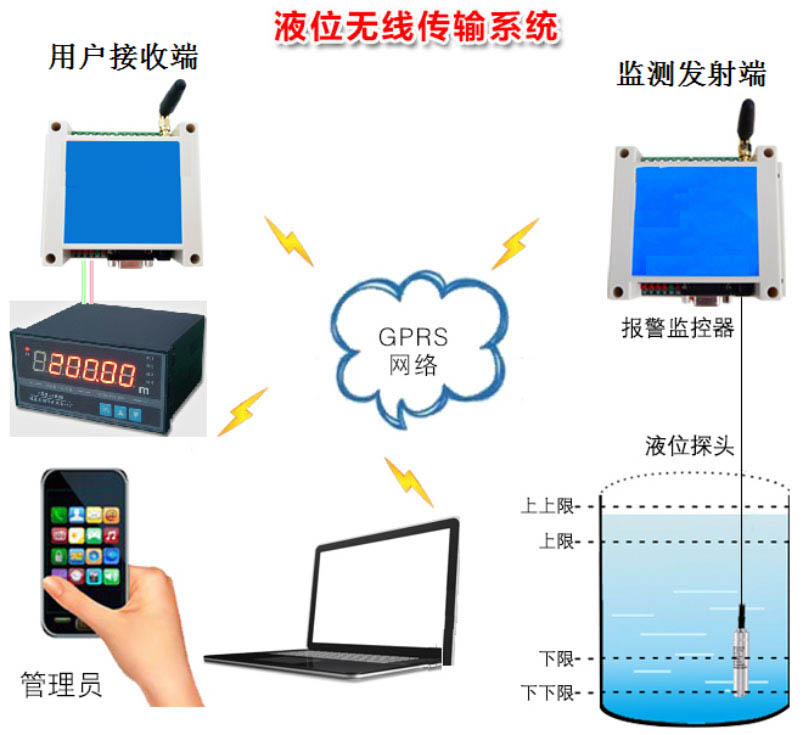

水位检测部分由检测发射端及液位传感器组成。
首先，检测发射端通过液位传感器采集水位，并通过GPRS 网络将水位数据上传至云平台，这样用户就可以通过手机或者电脑查看实时水位。
1.2、设备硬件说明
检测发射端具有两路模拟输入、两路开关输入、两路开关输出。系统默认只使用了第一路模拟输入，其它资源都为保留。
备用资源用户可以根据实际情况自行配置，例如可以用两路开关输入接浮球开关做为保护水位报警使用而其开关输出可以控制水泵、电磁阀等外部负载设备。如果用户需要使用备用资源的话，需要在云平台上进行添加、配置。
设备硬件资源说明如下图所示
输出部分Y0~Y1 为继电器输出端子，其为继电器的常开端，可以接24v 直流或者220v 交流负载。输入部分为X0~X1，为报警输入端子，其输入为开关信号，当X 与CM 之间短路时，信号有效。模拟输入部分，A0，A1 可输入模拟电压。当用户接入变送器时，其正端接A0~A1，负端接GD，PR、GD 为电源输入端，供电范围为直流9~24V。
1.3、设备寄存器
检测终端支持modbus 协议，其硬件IO 资源对应的modbus 寄存器地址如下表所示，其中红字部分为模拟通道0，为设备存储实时水位使用。
|
寄存器名称 |
站号 |
地址 |
功能码 |
平台偏置 |
说明 |
|
开关输入X0 |
1 |
0 |
1/2 |
1 |
支持无源干点信号 |
|
开关输入X1 |
1 |
1 |
1/2 |
2 |
支持无源干点信号 |
|
开关输出Y0 |
1 |
8 |
1/2 |
9 |
继电器输出 |
|
开关输出Y1 |
1 |
9 |
1/2 |
10 |
继电器输出 |
|
模拟输入A0 |
1 |
0 |
3/4 |
1 |
模拟输入4-20ma |
|
模拟输入A1 |
1 |
1 |
3/4 |
2 |
模拟输入4-20ma |
2、用户接收端
接收终端，为输出设备，可以接显示仪表、PLC 等。它接收到云平台转发出来的数据后，将数据转换成 4-20ma 的模拟信号输出，从而实现模拟量信号的无线传输。
用户终端包括用户手机、平板、电脑等。通过用户终端，用户可以随时查看当前的水位状态。
3、云平台
云平台可实现数据查询、指令下发、参数修改、数据的转发、及数据存储等功能。
数据查询功能，检测终端、控制终端会实时的将设备本地的数据上传至云平台，因此用户可以通过云平台查询到设备的水位、开关状态、设备参数等数据。
数据存储功能，云平台可以对设备数据进行存储，这里包括发射终端的水位数据、控制终端的开关数据及控制参数等。当用户想查询数据时，可以将历史数据绘制成历史曲线，方便用户对数据进行分析，除此之外还可以将数据以execel 表格的形式下载到本地。
