一、概述

适用：电站发电机定子温度，管道风温，水、油温等多通道巡回检测监控。

特点：1、仪表可在-10~150℃温度范围具有自动判别、混合接收Cu50、Pt100二种信号的功能。

2、不同的巡检通道可以设置成相同或不同的报警值。共用2~3个二位式继电器报警。

3、LED显示被测量值，设定参数，巡检路数，循环显示已报警的通道。

   4、WATCH DOG监控技术防死机，具有看门狗电路防死机数字滤波技术增强抗干扰能力，设定参数断电不会丢失。

5、定点/巡检选择，定点状态用手动切换至任意通道，E2PROM数据保护。

6、为方便现场调试使用，每个通道可以自由进行温度值补偿和修正。

7、可以组态巡检，任意组合巡检通道。巡检路数在仪表的同名路数内任意设定。

二、主要技术指标

1、巡检路数：4、8、12、16、20、24、32、40、48、64、96路

2、工作电源：AC 220V±20%，50Hz±2Hz；开关电源：AC/DC110~220V ±20%

3、工作环境：温度范围0~50℃；相对湿度≤85％

4、量程范围：0.0~150.0℃  0~300.0℃

5、精度等级：±0.5% FS±1个字

6、显示方式：左2位0.56″LED显示实时巡检通道号

中间4位0.8″LED显示实测值，

1)  4~32路，开孔尺寸152×76mm

左2位0.56″LED循环显示已当前的通道号

右2位0.56″LED循环显示已报警的通道号

2）32~96路开孔尺寸152×152mm

32~64个指示灯指示相应路数报警状态，绿灯HI报警、红HHI报警，橙灯为BL断偶报警

        3）96路的显示方式同4~32路

4）4、8路方形：主屏显示实测值，左下2位显示巡检通道号；右下2位循环显示报警的通道。

    7、报警功能：断阻报警显示A—A、 HI灯亮相应继电器闭合输出，

       超下量程显示L—A,超上量程显示H—A、HHI灯亮。灯亮相应继电器闭合输出

8、控制设定：键盘数字设定；控制灵敏度：±1个字；

9、接点输出：3A/220V AC

10、巡检时间：每路1.5~10.0秒之间任意调整，步进增减0.1秒

11、信号输出：RS485、RS422通信接口

12、通讯波特率：600、1200、2400、4800、9600、19200bit/S

13、仪表盘装：横式，方形

14、功    耗：≤5~15W

   15、仪表重量：≤0.5~5Kg

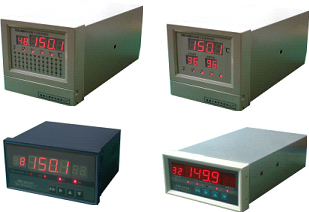

仪表型号举例
          TDS-04337、TDS-083277、TDS-163337、TDS-243277、TDS-323377
