一、概述
TDS-04300系列干式变压器温度测控仪，是保证干式变压器安全运行的控制装置。该装置采用新式设计，具有完善的系统自检、系统保护、参数保存与输出等功能。
1、对三相绕组温度的巡回显示或最高温度相绕组的跟踪显示（可随意切换）。
2、实现冷却风机启停的自动控制或手动控制（可随意切换）。
3、传感器开路、风机故障、系统故障自检信号的显示、报警与输出。
4、黑匣子功能可保存停电前的全部监测参数以备查询。
5、各相绕组独立的温度示值零点与比例补偿。
6、输出三路独立4～20mA模拟量对应A、B、C三相绕组和RS485、RS232、RS422通讯功能。
二、技术指标
1、温控器按JB/T7631--94《变压器用电阻温度计》标准设计
2、使用条件： 环境温度：-20～55°C 相对湿度＜85％
电源电压：380V(三相) 220V(单相) 50±2Hz
3、巡检路数：4路，其中三路测A、B、C三相，一路测环境温度
4、测量范围： 0.0～200.0°C（传感器Pt100）
5、测量精度： 通用型：0.5级±1个字 分辨力：0.1°C
6、显示方式：左1位显示巡检路数；中间4位显示实测值； 右1位显示报警路数
7、抗干扰性能：对共模250V（AC，50HZ）或串模200mV（AC，50HZ）干扰电压，显示值变化小于基本误差值
8、显示值补偿范围： 0～±19.9°C
9、报警及保护功能：传感器开路报警/仪表故障自检报警/输入超量程自检报警/风机故障报警

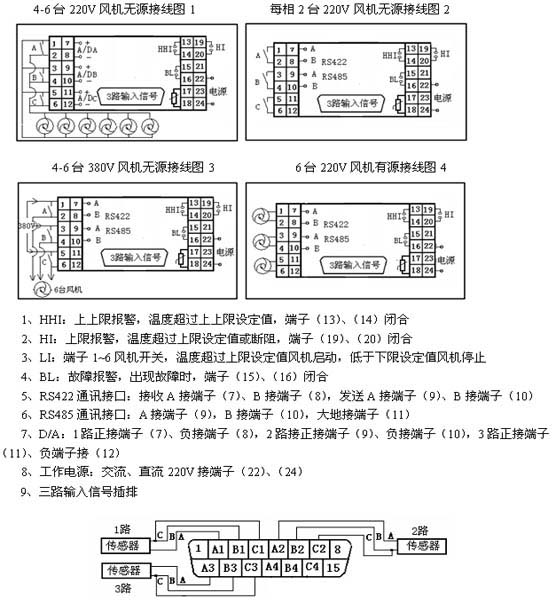

10、继电器触点输出：触点容量15A/250VAC，三相两组
11、外型尺寸：160×80×130mm（高*宽*深） 开孔尺寸：152×76 m
|
