一、概述

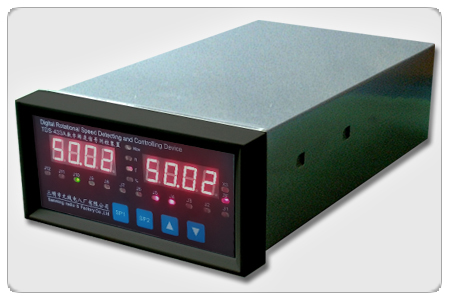

TDS-433A型是三组输入信号、可正反转设置的数字转速信号测控装置。是以适合工业自动化控制的单片机89C51及相应的外围芯片构成，专为水力发电厂而设计的，适应电涡流传感器、磁电、磁阻传感器，用于测控发电机组的转速、转速百分比、频率的工业智能仪表。
特点：1、齿盘脉冲信号与永磁机或机端电压互感器（PT信号）、三路同时输入。
2、用接近开关传感器等可以测量机组的蠕动转速
3、有12路继电器接点输出，继电器的状态分别由仪表面板12个发光管指示。
4、可直接设置、查看机组的转速、转速百分比、频率、最大值，继电器设定值。
5、设定参数值由E2PROM保存、具有停电保护、继电器自锁功能。
6、仪表采用开关电源。可交直流供电两用。
7、可正反转操作。
适用：发电机组的转速、频率、转速和频率的百分比的监控。
三、主要技术参数
1. 工作电源：开关电源： AC/DC 100-220V；特殊DC24V
2. 环境温度：-20～50℃、相对湿度≤85%；不含腐蚀性气；体海拔高度：≤2000m
3. 极对数P设置:1-64
4. 测量范围
a）、转速：0.05～3000 r／min 精度na＝N±0.1%
b）、频率：0.01～200Hz 精度fa＝f±0.1%
c）转速％：0～175% 精度： ±0.1%
5．输入信号(接收三组输入信号，第三组需手动切换显示)
2）接近开关、磁电、磁阻、光电传感器
a) 1－5对极的齿数确定： 1－（ 10×P）齿范围内 P: 极对数
b）6－64对极的齿数确定：1－60齿范围内
c）输入阻抗：≤100KΩ
d）输入幅度：500mV-60V
e）电源输出：直流24V 40MA
f) 蠕动转速设置：≥0.01-99.9 转/小时（对齿盘）内设置
3)永磁机输入信号：2.5～260AC 50Hz
4) PT残压输入信号：0.2～120VAC 50Hz
6．接点输出： 触点容量：阻性负载3A／220V AC
7.可正反转设置
8．接点设置：(“-”表示转速下降时继电器吸合）
|
|
J1 |
J2 |
J3 |
J4 |
J5 |
J6 |
J7 |
J8 |
J9 |
J10 |
J11 |
J12 |
|
A |
0% |
-35% |
-50% |
80% |
95% |
105% |
115% |
125% |
140% |
160% |
故障 |
蠕动 |
|
F |
用户自订继电器输出设定值 |
9．信号输出： a.模拟量输出： 0～10mA负载 ≤1.5kΩ （对应转速0%~200%；选件）
4～20mA 负载≤750Ω （对应转速0%~200%；选件）
b.通讯接口输出：Modbus RS485、RS422、RS232 （选件）
10. 最 大 值：记录开机以来期间最高转速
11.显示内容：机组频率、转速、转速百分比、频率、转速及百分比的最大值、正反转
12．开孔尺寸：152×76mm 13.外型尺寸：160×80×250mm
14. 整机功耗：≤10W 15.重 量：2kg
|
