一、概述

    本系统由TDS－389B0智能功率给定器、一台TDS-3506

智能频率变送器和多台TDS－389C0智能功率均衡器组成，用于多台发电机组（最多63台）组成的稳定并联运行的电站。可实现稳定频率，对电站并联运行机组间有功功率分配进行自动调节，使之在给定的误差之内；并可通过操作来实现电站并联运行机组间的有功功率自动转移，以便切换机组。本系统不仅能减少值班人员的操作强度，并且能保持电网频率为额定频率，提供供电质量，机组间负荷分配均衡可提高机组的负荷率，从而提高电站运行的经济性。

二、通讯连接

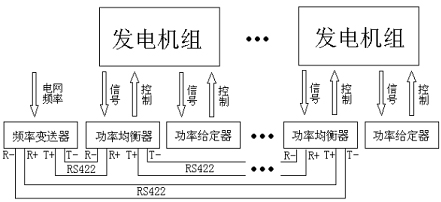

    系统通讯连接示意如图1所示：参加均衡的频率变送器和多台功率均衡器之间以RS422通讯方式两两相连，发送的T+与接收的R+相连，发送的T-与接收的R-相连，也可以不按照示意图的次序连接，但必须保证形成通讯环路，首尾相连，并且任意一台仪表的发送T+ 、T-端子只和相连的一台仪表的接收R+、R-端子相连。RS422通讯连线使用屏蔽双绞线，最长通讯距离为1220米，在通讯距离超过300米需要在两端加阻抗匹配电阻（一般双绞线为120欧）。

    通讯连接好以后，仪表显示屏将不闪烁，如果连接断线，通讯端子（+、－）接反或者仪表通讯电路损坏，仪表显示屏将闪烁，表示通讯失败。各仪表从机号必须不同，如果相同，仪表显示屏不会闪烁，但系统通讯会混乱，频率变送器固定在64号，功率均衡器可以自行设定。

仪表的通讯连接端子请参看各自的说明书。

三、系统工作过程

 1、确认通讯系统已经正常进行工作，即每台仪表屏幕不闪烁。

 2、机组开始运行时，功率给定器按其参数设置的值，由继电器输出接点信号调节机组到所需要的功率。

 3、将需要投入均衡的机组的功率均衡器手动投入（功率均衡器的“投入”端子，为开关接点信号），

投入的功率均衡器进行自动均衡有两种情况：（以下所诉功率均衡器都是已经投入均衡的）

    频率变送器测量到电网频率不在其设置的频率上下限范围内，如频率低于下限，则向所有功率均衡器发送增速控制命令，功率均衡器按频率变送器设置的继电器吸合、释放时间对本仪表的增速继电器进行动作，调节电网频率。如果高于上限，则发送减速控制命令。

    频率变送器测量到电网频率在其设置的频率范围内，但如果其中任何一台功率均衡器测量到的有功功率值，这个值的“功率百分比”大于其余的功率均衡器平均“功率百分比”，且差值大于该仪表设置的“功率允许误差值”，则本功率均衡器按自身设置的继电器吸合、释放时间对减速继电器进行动作，提升本机组功率。相反，如果这个值的“功率百分比”小于其余的功率均衡器平均“功率百分比”，且差值大于该仪表设置的“功率允许误差值”，则增速继电器进行动作

 4、机组退出并网：将要退网机组的功率均衡器手动切除均衡（功率均衡器的“切除”端子，为开关接点信号），功率均衡器进入切除均衡状态，按其设置的继电器通断时间对减速继电器进行动作，机组慢慢减速，直到功率为“分闸设置值”时，功率均衡器的分闸继电器动作，机组退出电网。分闸继电器动作后，减速继电器还继续动作，机组继续减速，这样的状态延时6秒左右，切除均衡状态结束，分闸继电器释放，减速继电器不再动作，功率均衡器恢复初始状态。

TDS-3506智能频率变送器

一、概述

2、发送频率控制命令。

二、主要技术指标
