一、概述

    为解决水电站数据采集点与监测点距离过长，使用有线数据传输成本过高，维护麻烦的难题，我厂特开发TDS-G2000电脑、手机无线传输装置，通过GPRS无线网络替代有线传输，真正做到了低成本，易维护。并且有IP和SMS两种数据传输方式。IP方式：就是将数据从仪表发送到电脑上；SMS方式：就是将数据通过短信方式，发送到手机上。

    GPRS是通用分组无线业务(General Packet Radio Service)的英文简称，是在现有GSM系统上发展出来的一种新的承载业务，目的是为GSM用户提供分组形式的数据业务。

我厂的GPRS系统具有以下特点：

1、和带有RS485通讯接口的智能仪表配套使用，

   如：水位仪（TDS-34000）、功率表(TDS-38900)、

       电压监测仪(DJT-100)等组成一套系统

2、可选择发送短信（SMS）和发送电脑（IP）方式；

3、低成本，减少了长距离数据传输的线路布设；

4、信号覆盖广，只要有手机信号覆盖的区域，都能实现数据传输；

5、低功耗，GPRS模块具有低功耗的特点；

6、如果用发送至电脑的方式，配合我厂的上位机程序，可实现数据的监控，并可实现数据的自动存储，方便日后查询。

二、主要技术指标

1、供电电压：220AC

2、功耗(外供电压值：12V/1A)

l 不拔号空闲状态电流 40(±10)mA

l 拔号过程状态电流 80(±20)mA

l 无收发数据空闲状态电流 45(±10)mA

l 收发数据状态电流 80(±20)Ma

3、尺寸：83.5x47x16 (不包括天线和安装件)

4、重量：约200g

5、工作环境温度：-30~+70ºC

6、储存温度：-40~+85ºC

7、相对湿度：95%(无凝结)

8、可选用自动发送和主从方式发送两种数据传输方式：（两种方式可定制化）

1）自动发送：仪表的数据，如水位仪测量到的水位，将定时自动发送到电脑或者通过短信发送到手机上，时间间隔可以自由设定，时间间隔可以设置为1分钟—100小时，如果是发送到电脑，且为实时数据，建议可设置为15分钟，这样采用流量包月套餐的话，最低费用为每月50m流量包月一个月6元；如果发送到手机上，建议可设置为1小时，一天的费用将为24条短信费用，一个月的费用如果使用短信1000条/10元套餐，每月费用为10元；

2）主从式

通过上位机下发指令，仪表将通过GPRS返回相应的数据。同原来的modbus协议一致，只是减少了线路的布设，而用无线方式传输数据。

三、参数设置

短信发送方式：1、须告知接收数据的手机号码，数据将以短信形式发送到该号码；

2、短信发送频率在仪表的PS=1996时设置；

电脑发送方式：1、须告知接收数据的电脑的IP地址；

2、配合我厂的上位机程序，实现数据接收；

3、数据发送频率在仪表的PS=1996时设置；

四、仪表接线图

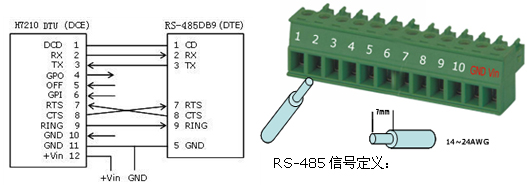

RS-485信号定义：

五、其他

通讯数据方式可进行特殊定制，如有特殊要求，请在订货时告知

六、实例

1）某电站库区距离监控室10km，在监控室监控库区水位，使用GPRS方案实现，方案如下：

在库区安装投入式水位传感器（TDSB-416W），水位仪(TDS-3400)，并配有GPRS模块（TDS-G2000），在监控室安装我厂的上位机监控程序，则可以实时查看库区水位，并且我厂监控程序支持自动文件保存功能，方便查看历史水位。

2）某电站功率测量仪器在电站1楼，而监控室在电站4楼，距离非常遥远，为解决远距离传输问题，使用GPRS方案，方案如下：

使用我厂生产的功率表，并配有GPRS模块，在监控室实现远程无线监控，上位机具有自动存储文件功能，方便查看历史功率。
