一、概述

WZCB、WZPB系列系列温度变送器是一种超小型、性能优良、高精度的新型测温仪表。它具有体积小、重量轻、使用安装方便的特点。可直接安装在一般工业热电阻的接线盒内，与现场传感元件构成一体化结构。减小了信号传递失真和干扰，从而获得了高精度的测量结果。尤其适合微机多路数据采集、测量和控制。它与我厂生产的TDS-3000系列智能数字温控仪、TDS-0800-9600巡检仪、TDS-2000计算机集散监控系统配套使用，构成控制室多路温度循环检测系统。

适用：水电、火电厂发电机组轴瓦温度等温度变送。

二、主要特性

1、输出4~20mA或0~10mA标准恒流信号，与被测温度成线性关系，与负载电阻大小无关。

2、输出高阻扰抗信号、无射频干扰影响。

3、具有防爆、防震、防潮、防热、防有害气体的功能。

4、带电源极性接反保护功能。

5、具有较强的远传功能，安装使用极为方便。

三、主要技术指标

1、铜、铂热电阻：-50℃~100℃：-20~600℃（跨度≥50℃）

2、热电偶：0~1800℃（跨度≥100℃）

3、输出信号：4~20mA             0~l0mA

4、基本误差：士0.5％，士0.2％．

5、温度漂移：≤0.01％/1℃

6、环境温度：-30~70℃  相对湿度≤95%

7、负载电阻：三线制 0~10mA：RL≤1500Ω

                 二线制4~20mA：RL≤750Ω

8、标准工作电压：24VDC；允许工作电压范围：17~35V；

                 标准导轨式无特别说明按220V AC供电

9、外形尺寸：φ44×18mm  重量：50g；导轨式：105X75X22.5mm(DIN35导轨)

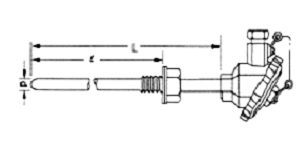

四、外形尺寸

一体化（含传感器）外型尺寸：见下图

五、一体化温度变送器型号表

WZCB

Cu50：    铜电阻

WRNB

K ： 镍铬-镍硅

WZPB

Pt100 ：   铂电阻

WREB

E ： 镍铬-铜镍合金

WRRB

S ：      铂铑10-铂

WRTB

J ： 铁-铜镍合金

WRPB

B ：      铂铑30-铂铑6

WRJB

T ： 铜-铜镍合金

120

无固定装置，防溅式

420

固定法兰，           防溅式

130

无固定装置，防水式

430

固定法兰，           防水式

220

固定螺纹，  防溅式

520

活动法兰角尺形，     防溅式

230

固定螺纹，  防水式

530

活动法兰角尺形，     防水式

320

活动法兰，  防溅式

620

固定螺纹锥形保护管， 防溅式

330

活动法兰，  防水式

630

固定螺锥形保护管，   防水式

27

M27×2螺纹固定

33

M33×2螺纹固定

1/2

G 1/2″螺纹固定

3/4

G 3/4″螺纹固定

1

G 1″螺纹固定

3

直径Φ3

12

直径Φ12

5

直径Φ5

16

直径Φ16

6

直径Φ6

20

直径Φ20

8

直径Φ8

25

直径Φ25

插深し

按实际填(单位：mm)

Y

刚玉质

L

高铝质

N

粘土质

B

不锈钢1Cr18Ni9Ti

6

4~20mA

5

0~10mA

温度

变送器  固定防护  螺纹 保护管直径 插深  保护管材料  输出信号 温度范围 WZCB  -  220    - 27    -  16   -  200   -   B    -     6    -    250

例：表示铜电阻Cu50一体化温度变送器，固定螺纹，防溅式，M27×2，直径Φ16，插入深度为200mm，保护管材料不锈钢1Cr18Ni9Ti，输出为二线制4~20mA，温度0~250℃。
