  13.5、电机专用WZCD铜电阻 WZPD铂电阻
13.5、电机专用WZCD铜电阻 WZPD铂电阻

一、概述

WZCD/WZPD热电阻是我厂专门为大中型电机中的定子线圈温度测量而研制的,该产品具有抗震 性、测量精度高、稳定性好、热惰性小、使用寿命长。它能准确的反映出定子线圈的温度从而起到保护作用。

适用:电机中的定子线圈温度传感

二、主要技术指标

1、测量范围和公差

名    称

测温范围

允许偏差△t

分 度 号

铜 电 阻

-40~150

±(0.3X6.0X10-3t

Cu50、(G*

铂 电 阻

-40~180

B级:±(0.30+0.005t∣)

Pt10Pt100

最大激励电流

5mA

绝缘等级

F

注:(1)△t℃为被测温度绝对值    (2)打*分度号作为规格订货

2、感温元件在0℃时的电阻值(R0)和它在100℃时的电阻

   分度号Cu50R0=50±0.05Ω       电阻比:W100=1.428±0.001

   分度号Cu100R0=100±0.10Ω             W100=1.428±0.001

   分度号Pt100R0=100±0.2Ω               W100=1.3851±0.001

          Pt10R0=10±0.12Ω                W100=1.3851±0..001

   其中:R0为感温元件在0℃时电阻值。

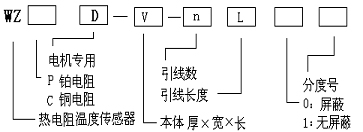

三、型号规格



四、型号规格参数表

本体尺寸Vmm

根数

n

长度

L

mm

厚度δ

宽度b

长度I

基本

尺寸

极限

偏差

T

基本

尺寸

极限

偏差

T

基本

尺寸

极限

偏差

T

2

0

6

8

0

60

100

200

250

500

2-0

2

3

150

A

400

B

1000

C

10

12

0

-0.2

+2

0

2000

D

3000

E

4000

F

5000

G

6000

F

1.8

0

+0.3

12

0

-0.2

60

100

200

250

500

+2

0

2

3

150

A

400

B

1000

C

2000

D

3000

E

3

0

-0.2

4

0

0.2

100

+0.5

2

3

150

A

400

B

1000

C

2000

D

5

0

-0.2

4

0

0.2

300

+0.5

2

3

150

A

400

B

1000

C

2000

D

1、δ≤1.5或不符合表内规定时,用户与制造厂协商而定。

2、根据需要也可由用户与制造厂协商而定。

    3、分度号为Cu100的铜热电阻,引线数均为3

    4、引线材料为AFP-200聚四氟乙烯轻型度银铜芯线,引线截面积为0.20mm2

五、型号示例

1WZPD-2×10×60-3D-0-Pt100表示:电机用铂电阻温度传感器、本体尺寸2×10×60mm3根引线,每根引线长度2000mm,引线屏蔽,分度号为Pt100

注:对厚度是2mm的,如上例可以省略表示为:WZPD-10×60-3D-1-Pt100

2WZCD-1.8×8×80-3B-1-Cu50表示:电机用铜电阻温度传感器、本体尺寸1.8×8×80mm3根引线,每根引线长度400mm,引线无屏蔽线,分度号为Cu50的铜电阻。

3WZC2D-2×12×100-3B-0-Cu50表示:电机用铜电阻双支温度传感器、本体尺寸2×12×100mm3根引线屏蔽线,每根引线长度400mm,引线屏蔽,分度号为Cu50的铜电阻
