WZPM/WZCM 型端面热电阻元件由特殊处理的丝材绕制,紧贴在温度计端面,与一般轴向热电阻相比,能更正确和迅速地反映被测端面的实际温度,适用于测量轴瓦或其他机件的端面温度。
一、主要技术指标
感温元件在℃时的电阻值(R0)
分度号CU50： R0=50±0.050Ω
分度号CU100： R0=100±0.10Ω
分度号PT100： R0=100±0.12Ω(B级)
其中：R0为元件在0℃时的电阻值
二、测量范围和允差
|
名称 |
测量范围和允差 |
允许偏差△t℃ |
分度号 |
|
端面铜电阻 |
-50~100 |
±(0.30+6.0*10-3│t│) |
GU50，(G)*或CU100 |
|
端面铂电阻 |
-100~150℃ |
B级±(0.30+5.0*10-3│t│) |
PT100 |
1、t为被测温度绝对值；2、打*分度号作特殊规格订货。

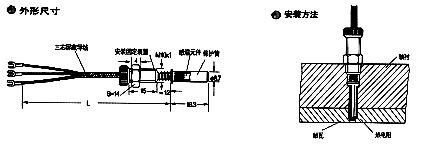

三、外型尺寸和安装方法
四、型号规格
|
型 号 |
分度号 |
结构
特征 |
测量
范围
℃ |
保护管材 料 |
外引线长度mm |
规 格 |
公称
压力
MPa |
热响时间T0.5S |
|
直径
mm |
M |
|
WZCM-201 |
CU50
或
CU100 |
固 定
埋 入
或
螺 纹
连 接 |
-50~100 |
紫铜T2-Y |
500 |
ф6 |
M8*0.75 |
常压 |
<15 |
|
1000 |
|
WZPM-201 |
Pt100 |
-100~150 |
紫铜T2-Y |
1500 |
常压 |
<10 |
|
2000 |
|
WZPM-201B |
|
2500 |
ф8.7 |
M10*1 |
