一、概述
TDSB-480型压阻式压力变送器是我厂成功研制的一种零点和满量程输出可以精确调校的压力变送器。采用引进生产线批量生产的带不锈钢隔离膜片的压阻传感器和高性能的专用放大电路装入不锈钢壳体组成。传感器经计算机自动测试并用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。
TDSB-480型压力变送器选用的压力传感器是一个装有固态压阻压力敏感芯片的带不锈钢隔离膜片的全焊接不锈钢体。钢体内部灌注硅油。被测压力作用在膜片上并通过硅油被传递到敏感芯片上。敏感芯片通过导线与变送器专用放大电路相连接。它利用半导体硅材料的压阻效应，实现压力与电信号的转换。由于敏感芯片上的惠斯登电桥输出的电信号与作用压力有着良好的线性关系，所以可以实现对压力的准确测量。
用途：
与本厂TDS-41000、TDS-31000仪表配用，可对水电厂、工矿水位、液位或压力进行测量监控。
二、供电电源及输出信号
TDSB-480型压力变送器采用24V DC供电，对于二线4～20mA DC信号输出可在15～30V DC范围内可靠工作；对于三线0/1～5V DC和0～10/20mA DC信号输出可在15～28V DC范围内可靠工作。
三、结构特点
TDSB-480型压力变送器亮体全部采用不锈钢制造，保证了变送器长期可靠的工作和对环境的极好适应能力。外壳与压力接口之间采用压封不可拆卸。压力接口采用M20×1.5普通外螺纹带橡胶密封垫。有嵌入平膜片压力接口供选择。变送器上部采用进口防爆型接插件可拧开，方便进行零点和满量程输出调校。也可根据要求提供电缆连接产品。调整零位和满量程输出的位置在壳体上半部。变送器外壳防护等级接插件式和电缆式均为IP65。
四、零点及满量程输出调校范
TDSB-480型的零点和满量程输出可以进行精确调校，调校范围为土3％FS。
五、防爆型式
TDSB-480型压力变送器为本质安全型防爆变送器，符合国家标准GB3836.4－83标准的iaⅡCT6要求。适用于一般爆炸性环境条件。并经国家防爆电气产品质量监督检验测试中心审查合格。
六、安装使用
TDSB-480型压力变送器可以直接安装在被测压力管道的法兰接口上。为安装调试方便，在法兰接口和管道之间应加装截止阀。
安装位置对零点的影响可以调校。
若需调校零点及满量程输出，只须旋开壳体螺帽或接插件紧固螺母（需拨出接插件插头）用仪表螺丝刀轻轻转动相应电位器即可。
被测介质应与变送器结构材料相适应。
七、技术性能
测量范围：－100kPa ～ 0 ～ 35MPa
过 载：1.5倍满量程压力
压力类型：表压或绝压或密封参考压力
精确度：典型：士0.3％FS； 最大：士0.5％FS（包括非线性、迟滞和重复性）
长期稳定性： 典型：士0.1％FS； 最大：士0.2％FS
零点温度漂移：0.03％FS/℃（≤100kPa）； 0.02％FS/℃（>100kKPa）
满度温度漂移：0.03％FS/℃（≤100KPa）； 0.02％FS/℃（>100kPa）
工作温度： 一10～80℃ 贮存温度：－40～100℃
供电电源：15～28V DC 15～28V DC 15～30V DC
输出信号：0/1～5V DC 0～10/20mA DC 4～20mA DC
传输方式：三线 三线 二线
负载电阻： ≤（U-12）/0.02Ω ≤（U-12）/0.02Ω
过程连接：M20X1.5外螺纹或G1/2管螺纹带密封垫 外壳防护：电缆线和接插件连接均为IP65
结构材料：壳体：不锈钢1Cr18Ni9Ti 电气连接：进口防爆插头座或电缆1.5米
密封橡胶垫：丁腈橡胶 膜片：不锈钢316L
八、外型结构和安装尺寸（mm）
8．1接插件连接式端子、电缆连接定义如表
|
1、插脚 |
二线 |
三线 |
2、导线 |
二线 |
三线 |
|
1
2
3 |
电源正：+V
电源负：0V
空 |
电源正：+V
公共端：GND
输出正：+OUT |
黑色导线
红色导线
白色导线 |
电源正：+V
电源负：0V
空 |
电源正：+V
输出正：+OUT
公共端：GND |
九、订货须知
1、变送器的压力量程应不低于被测点的最大压力。
2、可配套供应数字显示控制仪表，用户在订货时说明。
3、订货时型号、规格等参数表示如下表
TDSB-480型变送器型号及规格代号表
|
TDSB-480 |
可调校压力变送器 |
|
|
|
量 程 |
测量范围：－100kPa∽10kPa, 0-35MPa |
|
[0-X ] |
X：实践测量量程 |
|
|
|
代号 |
输出信号 |
代号 |
输出信号 |
|
E |
4~20mA |
Q |
0~10mA |
|
F |
1~5V DC |
U |
0~20mA |
|
J |
0~5V DC |
|
|
|
|
|
代
号 |
结构材料 |
|
隔离膜片 |
接口 |
壳体 |
|
22 |
316L不锈钢 |
不锈钢 |
不锈钢 |
|
25 |
钽 |
不锈钢 |
不锈钢 |
|
35 |
钽 |
蛤氏合金 |
不锈钢 |
|
|
|
代号 |
附 加 功 能 |
|
B1 |
电接插件连接输出 |
|
M2 |

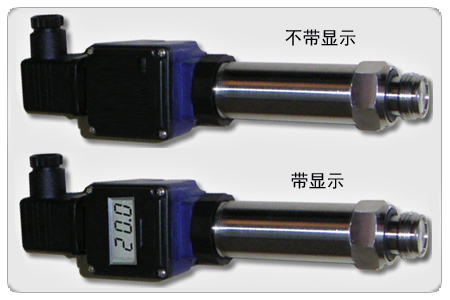

数码管LED显示 |
|
M3 |
液晶LCD显示 |
|
P |
齐平膜片型，可供量程100kPa-10MPa |
|
B2 |
电缆线连接输出 线长：1.5m |
|
i |
本安防爆 |
|
C1 |
压力接口M20X1.5外螺纹 |
|
C3 |
压力接口G1/2外螺纹（适用P型） |
|
G |
表压型 |
|
S |
密封表压型 |
|
A |
绝压型 |
|
|
|
|
TDSB-480 [0~10kPa] E 22 PC3G |
例：表示TDSB-480型压阻式变送器，量程0~10 kPa，输出4~20mA，隔离膜片316L不锈钢、接口不锈钢、壳体不锈钢，齐平膜片型、G1/2外螺纹压力接口、表压型。
注：可提供零点压力为负压的变送器，最小负压力为-100kPa。若有要求，请注明。
|
