一、概述

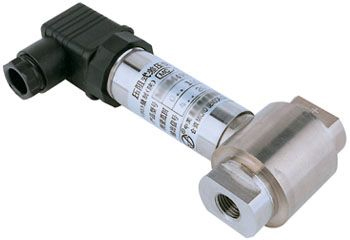

    TDSB-490型压阻式差压变送器是一种不锈钢波纹膜片隔离保护的充油式差压测量仪表。该变送器选用经过可靠性和稳定性试验的OEM差压传感器和高性能专用放大电路装入不锈钢壳体组成。变送器范围内进行了零点和满度温度补偿。

    TDSB-490型差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上。敏感芯片通过导线与专用放大电路相连接。它利用半导体硅材料的压阻效应，实现差压与电信号的转换。由于敏感芯片上的惠斯登电桥输出的电信号与差压有着良好的线性关系，所以可以实现对被测差压的准确测量。

供电电源及输出信号

    TDSB-490型差压变送器采用24V直流电源供电，可在15~3 0V范围内可靠工作。标准的输出信号为二线4~20mADC或三线1~5VDC。电气连接方法为接插件式或电缆式供用户选择。

壳体设计

    TDSB-490型差压变送器壳体设计全部采用不锈钢1Crl 8Ni9Ti材料，激光焊接全密封结构，保证了变送器长期可靠地工作和对各种腐蚀性介质的相容性。两端压力接口为G1／4内螺纹，采用密封垫连接非常方便可靠。

变送器的专用放大电路安装在变送器上部的不锈钢电子壳体里，并与接插件或外接电缆密封连接。外壳防护等级按插件式和电缆式均为IP65。

静压(过程工作压力)

    TDSB-490型差压变送器的设计最大静压(过程工作压力)为20MPa。

安装使用

    TDSB-490型差压变送器可以直接安装在测量点上或由引压管连接。安装位置应使两端压力接口处于水平线上。为保护变送器正常工作和方便安装，变送器与被测点安装三阀组是必须的。

   进行压力连接的G1／4外螺纹不允许超过1 2mm长度，建议采用密封垫密封连接。进行电气连接时，一定要认准各电气端子的定义，以免发生接线错误。插入接插件时，请看清楚定位标记对准后再插入。

二、性能参数

	最小值	典型值	最大值	单位
精度（L+H+R）				非线性+迟滞 +重复性
0~100kPa		±0.3	±0.5	满量程的％
200~2000kPa	±0.1	±0.3	±0.5	满量程的％
零点温度误差
0~100kPa		±0.75	±1.25	满量程的％，参比25℃
200~2000kPa		±0.75	±0.75	满量程的％，参比25℃
满量程温度误差
0~100kPa		±0.75	±1.25	满量程的％，参比25℃
200~2000kPa		±0.75	±0.75	满量程的％，参比25℃
静压影响		±0.05		满量程的％，每100kPa
补偿温度范围		0－50		℃
工作温度范围		-10－80		℃
储存温度范围		-40－120		℃
长期稳定性
≤2000kPa		±0.55		满量程的％
≤2000kPa		±0.2		满量程的％

1、电气性能

供电电源：两线：15~30V DC

         三线：15~28V DC

输出信号：两线：4~20mA DC

         三线：0/1~5V DC

电气连接：进口防爆接插件或7.2mm七芯电缆

响应时间(10%~90％)：≤1毫秒

绝缘电阻：100MΩ,，50VDC

2、结构性能

静  压：最大20MPa

波纹膜片：不锈钢316L

壳    体：不锈钢1Crl8Ni9Ti

0型密封圈：丁腈橡校

灌注液体：硅油

压力连接：G1／4内螺纹

3、环境条件

振动影响：在3gRMS，

   30～2000Hz振动后变化≤l％

冲  击：在100g，10毫秒冲击后变化≤1％

寿  命：l×108压力循环

介  质：与结构材料相适应的液体或气体

4、基准条件

介质温度：25±2℃

环境温度：25±2℃

振    动：0.1G(1m/s/s)max

相对湿度：60％~70％

大气压力：86~106kPa

电源电压：24V DC±1V , ;DC

插脚	二线	三线
1 2 3	电源正:+V 电源负:0V 空	电源正:+V 公共端:GND 输出正:+OUT

导 线        二 线          三 线

黑色导线     电源正：+V      电源正：+V

红色导线     电源负：0V      输出正：OUT

白色导线     空             公共端：GND
