一、 概述
TDSB-3051系列智能变压器送器具有设计原理新颖、品种规格齐全、安装使用简便、安全防爆等特点。尤以精度高、体积小、重量轻、调整方便、长期稳定性好、单向过载保护能力强、适用于恶劣场所使用而著称。因此在国内外市场上享有很高的声誉。TDS-3051系列0.1级电容式智能变送器包括压力、差压、绝对压力、远传、位等多个品种、并配备相应的选件产品，可广泛应用于电力、冶金、石化、制药、仪器加工等行业，用于测量液体、气体或蒸汽的差压、压力、液位和密度，然后将其转换成4～20mA.DC信号输出。与我国推行的“IEC”标准要求相符。
二、技术性能和参数
量 程 比：10：1或100比1
电 源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
防 护特性：防护能力 IP65
容 积变化量：小于0.16cm3
启动时间：3s，无需预热。
阻 尼：通常可在0.1至16秒之间任意设定
阻 尼：时间常数在0.2～32.0s之间可调
工作环境：环境温度 -20～75℃ 环境湿度 0～95%
输出信号： 二线制4～20mA直流信号电源（DC12～45V.DC）
测量精度：调校量程的±0.1%，±0.2%（无特别说明出厂按精度为±0.2%标配）
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
指示表(%)：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：3.5Kg（不包括附件）

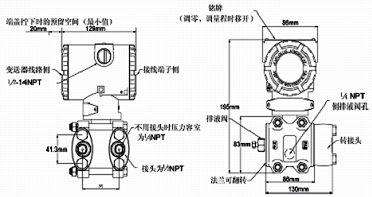

三、典型产品外形尺寸
四、TDSB-3051电容式压力变送器型号表
|
3051型 |
压力/差压/高静压/绝压电容式变送器 |
|
|
|
DR |
微差压变送器 |
|
DP |
差压变送器 |
|
HP |
高静压差压变送器 |
|
AP |
绝对压力变送器 |
|
GP |
压力变送器 |
|
|
|
代码 |
量 程 范 围 |
代码 |
量 程 范 围 |
|
2 |
0-0.1-1.6KPa |
7 |
0-0.4-2.5MPa |
|
3 |
0-1.0-6.0KPa |
8 |
0-1.6-10MPa |
|
4 |
0-6.0-40KPa |
9 |
0-4.0-25MPa |
|
5 |
0-40-250KPa |
[ ] |
请将量程填到挂号里 |
|
6 |
0-0.16-1.0MPa |
|
|
|
|
|
代码 |
输 出 信 号 |
|
E |
两线制4~20 mA DC |
|
S
|
两线制4~20 mA DC + HART信号 |
|
S1 |
两线制4~20mA.DC 数字放大器，兼有平方根输出 |
|
|
|
代码 |
结 构 材 料 |
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|
22 |
316不锈钢 |
316不锈钢 |
316L不锈钢 |
硅
油 |
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
25 |
316不锈钢 |
316不锈钢 |
钽 |
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|
35 |
哈氏合金C |
哈氏合金C |
钽 |
|
44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
|
|
|
代码 |
选用件(不选则不填) |
|
|
|
M1 |
0～100% 线性指示表 |
|
M3 |
3 1/2 LCD 数字线性显示表 |
|
M4 |
智能表显示器 |
|
B1 |
管装弯支架 |
|
B2 |
板装弯支架 |
|
B3 |
管装平支架 |
|
D1 |
泄放阀在压力室侧面的上部 |
|
D2 |
泄放阀在压力室侧面的下部 |
|
C |
椭圆接头内螺纹NPT 1/2 |
|
C1 |
NPT 1/2 外螺纹接头 |
|
C2 |
M20×1.5丁字接头 |
|
C3 |
NPT 1/4 外螺纹接头 |
|
d |
隔爆型 dIIBT4 |
|
i |
本安型 iaIICT6 |
|
|
|
|

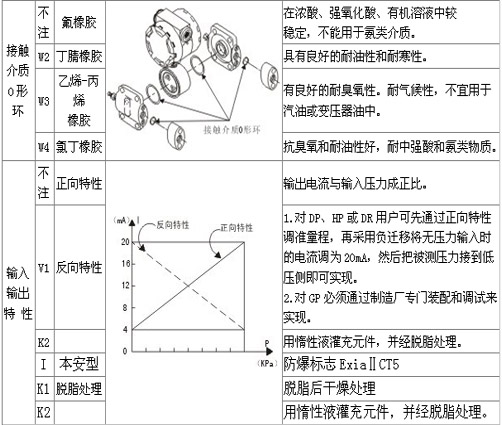

3051 DP [0-300kpa] E 22 M4B3D1C |
例：TDSB3051差压变送器，量程0-300kpa，两线制4~20 mA DC信号输出，法兰接头、排气/排液阀、隔离膜片均为316不锈钢，智能表显示器，管装平支架，泄放阀在压力室侧面的上部，椭圆接头内螺纹NPT 1/2
|
