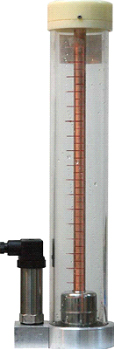

  14.9、TDSB-420多功能液位变送器
14.9、TDSB-420多功能液位变送器

一、概述

    TDSB-420液位显控变送器集液位信号计和液位变送器于一体 ,适用于电厂及其他工业部门的各种液槽内的液位监控、报警和远传。例如,在水电厂可应用于机组的上导、下导、水导、推力轴承油槽及漏油箱回油箱等设备上。该控制器具有以下功能和特点:
    可直接观察液槽的液位。控制器上设有报警接点,可发出多个液位信号。变送器能将液位变化转换成DC4~20mA输出的标准信号,送至本厂为之配套的TDS-3400系列的液位数显控制仪或用户的微机控制系统。液位变送器的传感器部分可直接连接到液体中,用支架固定,与液位计形成一体,安装使用极为方便。主要应用于城市给排水、储油灌、装存糊物或泥浆的灌及石油、化工、电厂等部门的水位或油位及其敞开式容器液体的液位测量、被测液体介质无论是水、油、酸、碱及粘稠性液体都能测量,这是工矿企业工业过程检测控制系统中理想的液位控制变送仪表。

二、特点

  1、使用水、油、粘度较大的糊状物高精度测量,不受被测介质起泡、沉积、电气特性的影响。

  2、直接连接到被测介质中,安装使用相当方便。无可动部件,高可靠性,使用寿命长。
  3、宽范围温度补偿。具有电源反相极性保护及过载限流保护。

三、主要技术参数

  1、测量范围:0~2000mm    精度:0.5%

  2、工作温度:-20~80℃    相对湿度≤85%
  3、输出信号:二线制4~20mADC,负载能力:0~500欧姆;

  4、报警点数量:2-3个常开或转换触点

  5、电源电压:24V DC±20%

  6、防护等级:IP68     防爆标志:Exia Ⅱ CT4~6

  7、连接方式:内螺纹连接M20×1.5或G3/4

四、安装接线

    报警点接线盒:端子12为上限,液位高于上限时断开,低于上限时闭合;端子34为中点,液位高于中点时断开,低于中点时闭合;端子56为下限,液位低于下限时闭合,高于下限时断开。

五、型号规格

TDSB-420-L-X    其中:L为液位测量量程,X为报警点数量

六、变送器接线:

打开接线盒,接线端子(标有1号)为电源端,接直流电源24V正极,接线端子(标有2号)为信号输出端,输出4~20mADC,接仪表或微机的输入端。
