TDS-G系列隔离器
一、概述
TDS-G系列隔离器是。将直流电压或电流信号经过隔离传送,转换成所需的信号给其它仪表.可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、理论输出值、单位及通道号。
二、主要技术指标
1、输入信号：直流电压、电流（订货时确定或配置编程器自行编程）
2、输入阻抗：电流阻抗≤160Ω，电压阻抗≥250K
3、最大输入电流/电压：≤30mA/≤7V
4、输出信号：4~20mA ，0~10mA,0~20mA，1~5V ，0~5V
5、输出负载：电流型≤500Ω，电压型≥250Ω(需要更高负载能力时，请在订货时说明)
6、报警输出：继电器，容量：DC30V/2A，AC125V/0.6A
7、通讯：MODBUS-RTU协议，RS-485传输距离 ≤1000米
8、电源：DC24V ±10% AC 100~265V （50~60Hz)
9、功耗：DC24V单路输出功耗：≤1.7W，双路输出功耗：≤2.2W
AC100~265V单路输出功耗：≤2.5W，双路输出功耗：≤3W
10、绝缘强度：（输入/输出/电源之间）2500Vrms 1分钟，无火花
11、工作温度：0~50℃
12、相对湿度：≤85%RH
13、温度漂移：50ppm
14、安装方式：35mDIN导轨安装
15、安装尺寸：109×116.5×18.5mm 22.5×110×115 mm （ L×W×H ）
16、测量精度：0.2%FS ±1字
17、响应时间：≤1S
18、重量：约0.14Kg

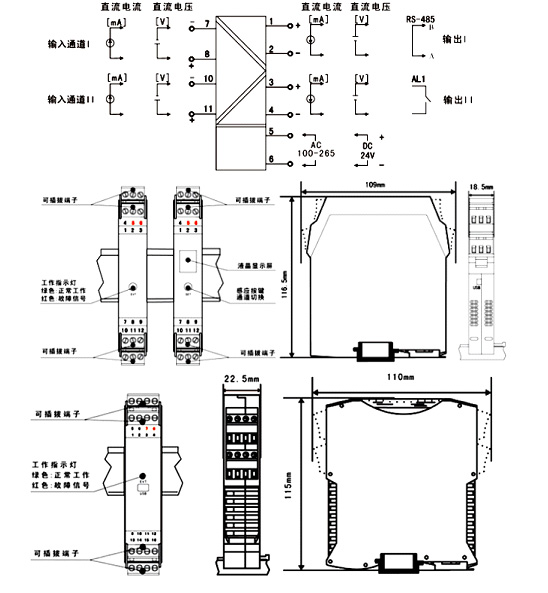

三、接线及外形图
四、选型
|
TDS-G |
导轨式隔离器选型表 |
|
|
|
|
|
3 |
DC0~5V |
6 |
4~20mA.DC |
|
4 |
DC1~5V |
7 |
DC0~10V |
|
5 |
0~10mA.DC |
8 |
其它 |
|
|
|
1 |
一路输入 |
2 |
两路输入 |
|
|
|
3 |
DC0~5V |
7 |
RS485通讯 |
|
4 |
DC1~5V |
Y |
DC0~10V |
|
5 |
0~10mA.DC |
F |
其它 |
|
6 |
4~20mA.DC |
|
|
|
|
|
|
|
1 |
一路输出 |
2 |
两路输出 |
|
|
|
W |
无 |
220VDC |
DC220V |
|
24VDC |
DC24V |
220VAC |
AC220V |
|
|
|
|
|
|
|
|
|
|
|
|
|
TDS-G 输入信号 输入路数 输出信号- 输出路数 工作电源 备注 |
例1：TDS-G626-2-W：表示导轨式隔离器两路4~20mA.DC输入。两路4~20mA.DC输出。无工作电源
TDS-W系列配电器
一、概述
TDS-W系列温度变送器器是。将现场的热电阻或热电偶信号经过隔离放大处理，转换成与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、理论输出值、单位及通道号。
二、主要技术指标
1、输入信号：热电阻、热电偶、毫伏信号（订货时确定或配置编程器自行编程）
2、输出信号：4~20mA ，0~10mA,0~20mA，1~5V ，0~5V
3、输出负载：电流型≤500Ω，电压型≥250Ω(需要更高负载能力时，请在订货时说明)
4、报警输出：继电器，容量：DC30V/2A，AC125V/0.6A
5、通讯：MODBUS-RTU协议，RS-485传输距离 ≤1000米
6、电源：DC24V ±10% AC 100~265V （50~60Hz)
7、功耗：DC24V单路输出功耗：≤1.7W，双路输出功耗：≤2.2W
AC100~265V单路输出功耗：≤2.5W，双路输出功耗：≤3W
8、绝缘强度：（输入/输出/电源之间）2500Vrms 1分钟，无火花
9、工作温度：0~50℃
10、相对湿度：≤85%RH
11、温度漂移：50ppm
12、安装方式：35mDIN导轨安装
13、安装尺寸：109×116.5×18.5mm 22.5×110×115 mm （ L×W×H ）
14、测量精度：0.2%FS ±1字
15、响应时间：≤1S
16、重量：约0.14Kg

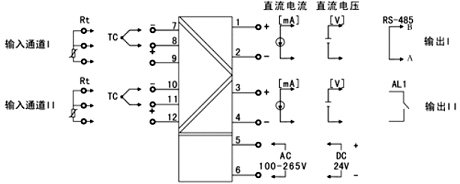

三、接线图
四、外形图同上TDS-G
五、选型
|
TDS-W |
导轨式温度变送器选型表 |
|
|
|
|
|
1 |
热电偶(K、B、S、T、J等） |
8 |
其它 |
|
2 |
热电阻（Pt100、Cu50等） &nb, sp; |
|
|
|
|
|
1 |
一路输入 |
2 |
两路输入 |
|
|
|
3 |
DC0~5V |
7 |
RS485通讯 |
|
4 |
DC1~5V |
Y |
DC0~10V |
|
5 |
0~10mA.DC |
F |
其它 |
|
6 |
4~20mA.DC |
|
|
|
|
|
1 |
一路输出 |
2 |
两路输出 |
|
|
|
W |
无 |
220VDC |
DC220V |
|
24VDC |
DC24V |
220VAC |
AC220V |
|
|
|
|
温度变送器订货时须文字说明分度号及温度范围（若要修改分度号或量程须另配编程器） |
|
|
|
|
|
|
|
|
TDS- W 输入信号 输入路数 输出信号- 输出路数 工作电源 备注 |
例2：TDS-W116-2-220VAC（K：0~1300℃）表示导轨式温度变送器，一路输入分度号K：量程0~1300℃。两路4~20mA.DC输出。220VAC工作电源（注：若需输入分度号，量程可改型，则须另配编程器）。
TDS-P系列配电器
一、概述
TDS-P系列配电器是。给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电压或电流信号，经本配电器转换成所需的信号至控制系统，可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、理论输出值、单位及通道号。
二、主要技术指标
1、输入信号：直流电压、电流（订货时确定或配置编程器自行编程）
2、输入阻抗：电流阻抗≤160Ω，电压阻抗≥250K
3、最大输入电流/电压：≤30mA/≤7V
4、输出信号：4~20mA ，0~10mA,0~20mA，1~5V ，0~5V
5、输出负载：电流型≤500Ω，电压型≥250Ω(需要更高负载能力时，请在订货时说明)
6、报警输出：继电器，容量：DC30V/2A，AC125V/0.6A
7、通讯：MODBUS-RTU协议，RS-485传输距离 ≤1000米
8、电源：DC24V ±10% AC 100~265V （50~60Hz)
9、功耗：DC24V单路输出功耗：≤1.7W，双路输出功耗：≤2.2W
AC100~265V单路输出功耗：≤2.5W，双路输出功耗：≤3W
10、绝缘强度：（输入/输出/电源之间）2500Vrms 1分钟，无火花
11、工作温度：0~50℃ 12、相对湿度：≤85%RH
13、温度漂移：50ppm 14、安装方式：35mDIN导轨安装
15、安装尺寸：109×116.5×18.5mm 22.5×110×115 mm ( L×W×H ）
16、测量精度：0.2%FS ±1字
17、响应时间：≤1S
18、重量：约0.14Kg

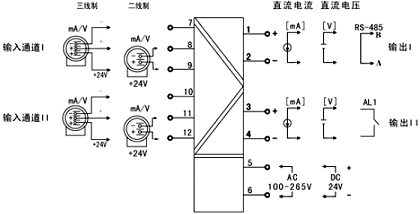

三、接线图
四、外形图同上TDS-G
五、选型
|
TDS-P |
导轨式配电器选型表 |
|
|
|
|
|
3 |
DC0~5V |
6 |
4~20mA.DC |
|
4 |
DC1~5V |
7 |
DC0~10V |
|
5 |
0~10mA.DC |
8 |
其它 |
|
|
|
1 |
一路输入 |
2 |
两路输入 |
|
|
|
3 |
DC0~5V |
7 |
RS485通讯 |
|
4 |
DC1~5V |
Y |
DC0~10V |
|
5 |
0~10mA.DC |
F |
其它 |
|
6 |
4~20mA.DC |
|
|
|
|
|
1 |
一路输出 |
2 |
两路输出 |
|
|
|
W |
无 |
220VDC |
DC220V |
|
24VDC |
DC24V |
220VAC |
AC220V |
|
|
|
|
|
|
|
|
|
|
|
|
|
TDS-P 输入信号 输入路数 输出信号- 输出路数 工作电源 备注 |
例3：TDS-P616-2-24VDC：表示导轨式配电器一路4~20mA.DC输入。两路4~20mA.DC输出。24VDC工作电源。
