一、概述及特点

JCQF集成气制动阀用于水电水轮发电机组转速下降到额定转速35-40%时，接受转速信号继电器的电气信号，使此阀中制动电磁阀动作，将压缩空气通往制动腔，加速机组停机。当机组停机后，电气信号使复归阀动作，将制动腔复归。在该阀上的电磁阀带有手动功能，实现手动操作功能。同时在该阀上设有手动转阀，实现手动操作功能。
     机电一体化设计体积小，功能齐全。具有双重手动功能，操作更简便；具备手动、自动独立工作，性能可靠。

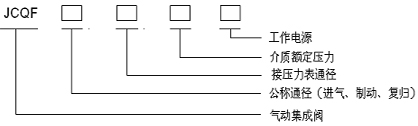

二、型号说明

例1：JCQF-10-8-0.8-DC220表示气制动集成阀的公称通径为10mm,到压力表的管内径为8mm，介质额定压力为0.8MPa，工作电源为直流DC220

注：要求管螺纹或公制螺纹连接的请加说明或在型号中直接填写如ZDK-G3/8-G1/4-0.8-DC220V

管内径、外径、卡套连接、螺纹连接对照表

公称通径 （mm）	3	3.5	4	6	8	10	12	14	15	17	19
卡套连接 （管外径）	4	5	6	8	10	12	14	16	18	20	22
英制管 螺纹连接	G1/8"			G1/4"		G3/8"		G1/2"		G3/4"
公制 螺纹连接	M10×1			M12×1.5	M14×1.5	M16×1.5	M18×1.5	M22×1.5		M27×2

三、主要技术参数

1）、工作气压：0.3 - 1.0MPa；

2）、工作电压：DC24V、48V、110V、220V或AC220V；

3）、公称通径（卡套式）：常用：8mm；10mm；12mm；15mm（管内径）

4）、接压力表通径：常用：4mm；6mm；8mm  (管内径）

5）、进出气连接均为标准管接头（GB3733.1）；

6）、适用无腐蚀性气体（请选用经净化，含润滑油的压缩空气）；介质温度小于60℃。

四、操作

1、自动操作：

自动控制时，先导阀的手动旋钮必须处于“—”水平位置；手动转阀的手柄在自动位置上（手柄朝下）

①、当制动电磁阀（正面左）通电，复归电磁阀（正面右）不通电；压力气从P腔进入电磁阀到手动转阀至工作腔A,工作腔B通向O腔，实现自动制动；制动电磁阀失电，制动腔气体从0腔排出。

 ②、当复归电磁阀（正面右）通电，制动电磁阀（正面左）不通电；压力气从P腔进入电磁阀到手动转阀至工作腔B,工作腔A通向O腔，实现自动复归；复归电磁阀失电，复归腔气体从0腔排出。

1、电磁换向阀  2、电磁换向阀手动旋钮  3、手动转阀1  4、集成块
注：图示  P-接至压力气源  A、B-接至工作腔  a1、a2、a3-接至压力测量仪表（或用堵头堵住）

O---通往排气口,&nb, sp; K向图中的140（以中心线各70mm）、38的三个孔均为安装固定的M8螺丝孔.

2、手动操作：

A、操作方式一：

①、 在电磁阀断电的情况下，旋转手动转阀（正面左），实现手动操作，手动转阀的手柄转到“手动”位置（手柄朝上）时，压力气P经过手动转阀从工作腔A供出，实现手动制动，同时切断电磁阀

工作腔气源；制动完毕后旋转手动转阀到自动位，排出制动腔气体。

②、在电磁阀断电的情况下，旋转手动转阀（正面右），实现手动操作，手动转阀的手柄转到“手动”位置（手柄朝上）时，压力气P经过手动转阀从工作腔B供出，实现手动复归，同时切断电磁阀工作腔气源；复归完毕后旋转手动转阀到自动位，排出复归腔气体。

B、操作方式二：（没有特殊情况不建议合用些操作）

手动转阀的手柄在自动位置上（手柄朝下），工作电源消失时。

①、旋转电磁阀1上的手动旋钮（顺时针），压力气体P经过电磁阀1从工作腔A供出，实现手动制动；制动完毕后逆时针旋回旋钮，排出制动腔气体。

②、旋转电磁阀2上的手动旋钮（逆时针），压力气体P经过电磁阀2从工作腔B供出，实现手动复归；复归完毕后顺时针旋回旋钮，排出复归腔气体。

五、注意事项

1、 手动阀

①、手动阀切换过程漏气，是因为手动阀切换不到位。把手动阀切换到相应位置，让定位销定位即可；

②、手动阀磨损漏气；将手动阀中阀芯体适当调紧即可；若阀芯体被切坏，则需更换阀芯。
2、自动不动作原因

①、检查手动阀是否置于自动位置；

②、气源是否有正常；

③、先导阀旋钮“—”是否处于水平位置；

④、先导阀是否通电，电源电压、交流或直流是否正确；

⑤、先导阀漏气，清洗先导阀；

3、进入该阀的气源压力气必需经过过滤器及气水分离等。

4、自动工作时，两个电磁阀不能同时得电。

六、工作原理   （参见工作原理图和外形尺寸图）
