  15.4、JQG 集成球阀控制柜
15.4、JQG 集成球阀控制柜

一、功能及特点

JQG型集成球阀控制柜作为水轮发电机组进水口球阀的开启与关闭之用。柜内元件和系统中各操作元件均由二次保护回路电源和油压设备的压力油,按照所规定的操作程序进行自动操作,并发出指示球阀开启或关闭位置的信号。

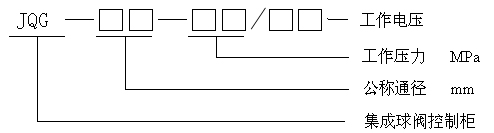

二、型号说明

三、技术参数

1)、最大工作油压:6.3MPa;

2)、最大工作水压:2.5MPa;

3)、额定操作电压:DC220V、DC110V 、DC48V、DC24V;

4)、公称通径:ф25、ф32、ф50;

5)、安装尺寸:地脚螺栓4-ф14,孔中心距640540;

6)、净重:100~200Kg。

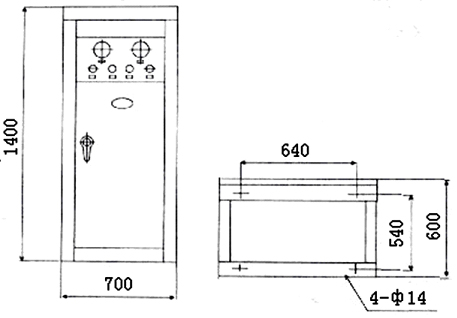

四、外形及安装尺寸图
