一、概述

SZDF型双气路组合电磁空气阀是将水电站水轮发电机组制动的手动、自动工作回路集成一体，实现机组的制动。

双气路组合电磁空气阀主要用于水电站水轮发电机组转速下降至额定转速35～40%时，接受转速信号继电器来的电气信号，使电磁阀动作，将压缩空气通往制动腔或复归腔，实现制动投入或制动复归，完成机组自动停机过程。同时设有手拉阀，实现手动停机。

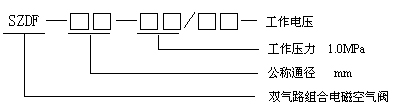

二、型号说明

三、技术参数

1）、工作气压：0.5～1.0MPa

2）、工作介质：空气

3)、工作电压：DC220V、DC24V、AC220V

4）、通    径：8、10、15mm

5）、制动方式：双气路

6）、工作方式：电动、手动

7）、连接方式：卡套式管接头

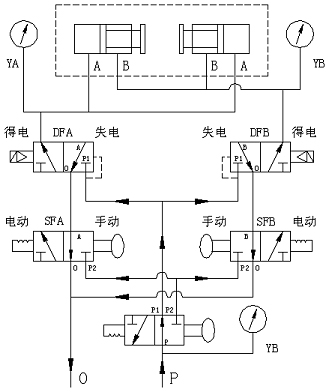

四、工作原理

当机组转速下降到35～40%额定转速时，转速信号器发出信号，及后台监控系统监测到机组停机所具备的各项条件后发出对机组刹车制动命令, 执行后台监控系统的制动命令，实现机组停机制动：

电动刹车：至手拉阀于自动状态，压缩气体从进气口P腔进入集成块,当接收到停机指令时,制动电磁阀得电开阀，使气压进入制动腔A腔, 从而实现对制动器的投入, 加速机组的制动停机；当转速信号器发出0%信号时，停机继电器（延长0.5～1.0分钟）使制动电磁阀失电，复归电磁阀得电，制动腔气体排出，使进气源气体进入复归腔B腔, 从而实现对制动器的复位，复位到位信号发出后，复归电磁阀失电，复归腔气体排出。从而实现对制动器的制动与复归的自动控制；

手动刹车: 当电源消失或电动空气阀故障时，可转为手动操作，至手电动手拉阀于手动制动状态，操作的，制动手拉阀于制动状态，使气压经进入制动腔，当转速降为零时，过一分钟后至制动手拉阀至电动状态，使制动腔气压排出；操作复归手拉阀至手动复归状态，使气压进入复归腔，复归到位后，至复归手拉阀至电动状态，使复归腔气压排出。从而实现对制动器的制动与复归的手动控制。

五、外形尺寸及安装尺寸
