一、工作原理
阀体两端各有一个控制腔，两个控制腔各有一个Φ2mm的先导孔与气源压力口（接口“P” ）相通，气源气由先导阀来控制进入控制腔（接口“A” ）。当一端线圈通电，磁力作用打开先导阀，气源气进入该端控制腔（接口“A” ），推动活塞带动阀芯，改变工作状态。阀体有单稳态和双稳态两种，单稳态阀线圈只有长期通电，电磁阀才能保持状态，一旦掉电，马上复位。双稳态阀一旦线圈通电，阀位状态改变后，即使掉电，仍保持现状不变，只有当一端线圈通电时，阀位才会发生变化。
二、型号说明
三、特点
1）、采用先导阀操作，线圈功耗低，阀体小，启动压力为小于2bar，防潮线圈，可长期通电；
2）、不锈钢阀芯与工程塑料配合，密封好，抗污防锈能力强，不会发卡；
3）、带手动操作。
四、技术参数
1）、控制方式：单稳态、双稳态；
2）、工作方式；二位三通；
3）、适用介质：空气；
4）、工作压力：0.3～1.0MPa；
5)、通 径：Φ8mm、Φ10mm、Φ15mm；
6）、连接管径：G1/4” 、G3/8、G1/2” ；（标准卡套式接头）；
7）、工作电压：DC220V、AC220V、DC24V。

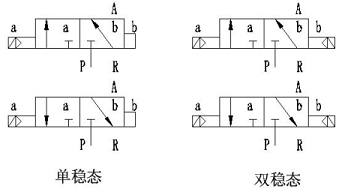

五、工作方式

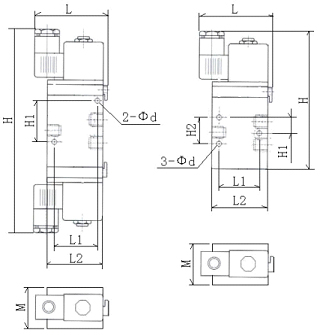

六、外形尺寸
|
型 号 |
连接螺纹 |
L |
L1 |
L2 |
H |
H1 |
H2 |
Φd |
M |
|
DCF23D-8 |
G1/4＂ |
73 |
41 |
55 |
131 |
31.5 |
48 |
Φ5.5 |
30 |
|
DCF23S-8 |
G1/4＂ |
73 |
42 |
55 |
205 |
46 |
/ |
Φ5.5 |
30 |
|
DCF23D-10 |
G3/8＂ |
73 |
46 |
65 |
159 |
31.5 |
48 |
Φ7 |
35 |
|
DCF23S-10 |
G3/8＂ |
73 |
47 |
65 |
210 |
46 |
/ |
Φ7 |
35 |
|
DCF23D-15 |
G1/2＂ |
73 |
46 |
65 |
159 |
31.5 |
48 |
Φ7 |
35 |
|
DCF23S-15 |
G1/2＂ |
73 |
47 |
65 |
215 |
46 |
/ |
Φ7 |
35 | |
