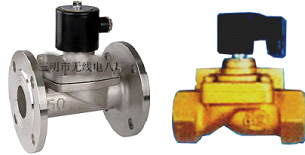

一、概述
DF-1为先导膜片式二通电磁阀，产品外形美观，内部阀芯、阀杆及驱动弹簧采用进口不锈钢材质和特殊工艺处理，避免了锈蚀、堵死，阀芯利用流体润滑作用，减少磨损，采用进口电磁线圈，解决了国产线圈在长久通电时造成的烧坏、剩磁、温升高的缺点
二、技术指标
1、使用介质：水、油、过热蒸汽、热空气、
2、操作方式
常闭：通电打开、断电关闭
常开：通电关闭、断电打开
3、介质温度：≤60℃
4、环境温度：-20-60℃
5、电 压：AC220V 50Hz/60Hz DC24V DC220V
6、电压偏差：允许±10%
7、连接方式：内螺纹 法兰
8、电气连接： 接线盒电缆插座 防护等级IP65
9、安装方向：水平
10、阀体材料：铸铁、铸钢、黄铜、不锈钢
11、密 封：丁晴橡胶NBR
12、通 径：mm
13、特殊选配
1）手动功能：为手动开启或关闭旁通
2）信号反馈：反馈电磁阀开启关闭状态及介质流动流动情况的开关信号
3）防爆：DⅡBT4
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
法兰连接 |
法兰连接 |
|
内螺纹连接压力0.03-0.8MPa |
压力0.1-0.8MPa |
压力0.5-0.8MPa |
型号选择

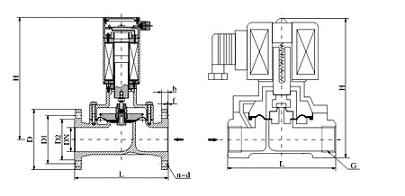

安装尺寸：mm
|
通径
DN |
内螺纹连接 |
法兰连接 |
|
内螺纹 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
|
G |
L |
H |
L |
H |
D |
D1 |
D2 |
n-d |
b |
F |
|
15 |
1/2 |
80 |
105 |
|
|
|
|
|
|
|
|
|
20 |
3/4 |
87 |
114 |
|
|
|
|
|
|
|
|
|
25 |
1 |
108 |
130 |
142 |
130 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
|
32 |
1-1/4 |
130 |
151 |
178 |
137 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
|
40 |
1-1/2 |
145 |
155 |
193 |
196 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
|
50 |
2 |
180 |
187 |
222 |
200 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
|
65 |
|
|
|
290 |
222 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
|
80 |
|
|
|
310 |
253 |
200 |
160 |
132 |
8-φ18 |
22 |
3 |
|
100 |
|
|
|
350 |
260 |
220 |
180 |
156 |
8-φ18 |
24 |
3 |
|
125 |
|
|
|
400 |
315 |
250 |
210 |
184 |
8-φ18 |
26 |
3 |
|
150 |
|
|
|
480 |
350 |
285 |
240 |
211 |
8-φ22 |
26 |
3 |
|
200 |
|
|
|
600 |
390 |
340 |
295 |
266 |
8-φ22 |
26 |
3 |
|
250 |
|
|
|
730 |
430 |
395 |
350 |
319 |
12-φ22 |
28 |
3 |
|
300 |
|
|
|
850 |
480 |
445 |
400 |
370 |
12-φ22 |
28 |
4 |
|
350 |
|
|
|
980 |
605 |
505 |
460 |
429 |
16-φ23 |
30 |
4 | |
