一、功能特点

    本电磁阀是专为水力发电机组冷却供水系统配套而设计的大口径电磁阀新品，是替代目前在用的YYF—50~250—10/25液压操作阀的更新换代产品。它具有下列功能特点：

  1)、电磁先导阀采用磁铁自锁自保持结构，不仅能耗极低（功率小且瞬时通电），而且具有记忆功能，安全、可靠。

  2)、主阀采用本公司特有的大口径电磁阀的先进结构，其特点：

①、迷宫密封型式的不锈耐蚀钢阀塞结构，流量足、性能稳定、使用寿命长。

②、高性能的先导型式三次开阀结构，动作可靠，功率小、压力范围（Ф25二|次开阀）

③、阀内控制系统有针形调节阀机构，可调整主阀的开、闭动作时间（Ф25、Ф50无）。

  3)、阀内采用先进的自洁式过滤器机构，可清洁进入导阀内的控制介质，以保证导阀的正常工作，降低了对工作介质清洁度要求，并具有过滤器自身清洁之功能（Ф25、Ф50为滤网结构）。

  4)、在第二级导阀中设置手动操纵机构，正常电控时手柄应中位对刻线。当需手控时，拉起操纵手柄即可开阀，压下手柄即可关阀，可实现手操功能（Ф25、Ф50无）。

  5)、在阀体出口端侧面开有M20×1.5螺孔，当需要显示阀内流量或提供反馈信号时，该螺孔用作安装压力继电器或其它显示、控制元件(Ф25、Ф50无)。

  6)、考虑到电磁阀可能会在较潮湿的环境下工作，电磁导阀采用了防潮型结构，密封性外罩、线圈环氧固封并采用了ISO4400国际标准的密封型电源接插座。

二、技术参数

  1)、公称通径：25、50、80、100、1 50、200、250、300mm

  2)、公称压力：0. 8MPa

  3)、工作压差：0.05~0.8 MPa

  4)、工作介质：水、空气、低粘度液体

  5)、介质温度：0～100℃

  6)、环境温度：-10~+50℃

  7)、电源电压：DC220V或其它AC、DC系列

  8)、消牦功率：≤20W

  9)、引线方式：电源接插座，采用共线的二线制绝缘等级：B

  10)、寿命：不小于3万次

外形尺寸及连接法兰参数    （单位：毫米）

型  号	L	H1	H	螺栓孔n—d/D1
ZCSTH—25	160	190	248	4—Ф14/Ф85
ZCSTH—50	230	277	360	4—Ф18/Ф125
ZCSTH—80	270	290	390	8—Ф18/Ф160
ZCSTH—100	320	343	453	8—Ф18/Ф180
ZCSTH—150	400	410	550	8—Ф22/Ф240
ZCSTH—200	600	408	578	8—Ф22/Ф295
ZCSTH—250	730	478	675	12—Ф22/Ф350
ZCSTH—300	850	508	730	12—Ф22/Ф400

三、安装、使用、维修

1)、本阀应垂直向上安装在水平管道上，倾斜度应小于15度。

2)、阀体上的箭头标记，表示介质流通方向，不能接反。

3)、电源电压和介质压力应与铭牌一致，电压波动允许在—1 5~+10％范围内。

4)、线圈可瞬时和长期通电。为了得到可靠的动作，通电时间请勿小于0.1秒。

5)、在阀盖进口侧设置的针形调节阀，按顺时针拧紧为开阀快、关阀慢。出厂时己调整好，用户不必动它。

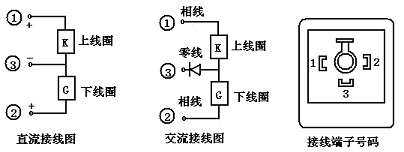

6)、注意电源接插座的接线端子号码和极性，不要接错，否则会引起误动作或不动作。接线见下图：
