一、概述

WDP型卧式电磁配压阀是自动控制执行元件之一，用来实现油路切换油流动方向的二位四通阀。广泛用于水、火电厂及工业行业的液压系统控制回路，也可做大流量换向阀的先导阀。

二、型号说明

三、特点

阀体结构简单、可靠、安全、耗电小等优点。设有机械保持机构，无须泄漏口；采用双电磁铁结构,可实现线圈瞬间通电后保持工作状态。带有手动操作机构，能实现手动切换。

四、技术参数

1）、工作压力：2.5～6.3MPa；

2）、公称通径：8、10、15mm；

3）、工作电压：DC24、48、110、220V；AC：220V；

4)、电磁铁消耗功率：25~35W；

5）、连接方式：标准卡套式接头（采用G3733-83标准）。

五、原理图

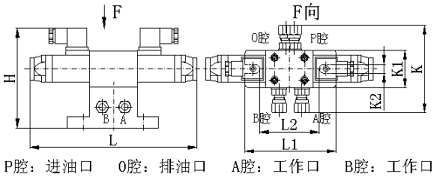

六、外形图和安装尺寸
