  15.18、ZDK型双气路组合电磁空气阀
15.18、ZDK型双气路组合电磁空气阀

一、概述

ZDK型双气路组合电磁空气阀是将水电站水轮发电机组制动的手动、自动工作回路集成一体,实现机组的制动。双气路组合电磁空气阀主要用于水电站水轮发电机组转速下降至额定转速35~40%时,接受转速信号继电器来的电气信号,使电磁阀动作,将压缩空气通往制动腔或复归腔,实现制动投入或制动复归,完成机组自动停机过程。同时设有手拉阀,实现手动停机。

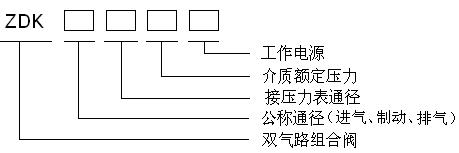

二、型号说明

三、技术参数

1)、工作气压:0.3~1.0MPa

2)、工作介质:空气、无腐蚀性气体

3)、工作电压:DC220V、AC220V

4)、通    径:8、10、15mm

5)、制动方式:双气路

6)、工作方式:自动、手动

7)、连接方式:卡套式管接头

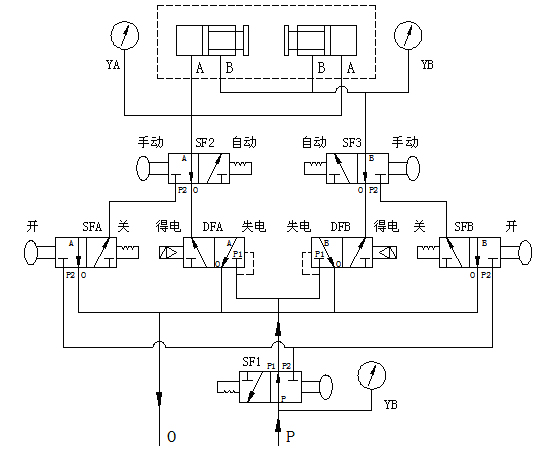

四、工作原理

自动刹车:电磁阀线圈处于失电状态,手拉阀SF1、SF2、SF3往里推至自动状态,过滤后压缩气体从进气腔(P腔)进入集成块。当接收到停机指令时,制动电磁阀DFA得电开阀,使压缩气体进入制动腔(A腔), 从而实现对制动器的投入, 加速机组的制动停机;

当转速信号继电器发出0%信号时,停机继电器(延长0.5~1.0分钟)使制动电磁阀失电,排出制动腔气体,复归电磁阀DFB得电,使压缩气体进入复归腔(B腔), 从而实现对制动器的复位,复位发出到位信号后,复归电磁阀失电,排出复归腔气体。从而完成机组自动停机过程。

手动刹车:手拉阀SFA、SFB处于关的状态,手拉阀SF1、SF2、SF3往外拉至手动状态,当满足机组停机条件时,操作往外拉手拉阀SFA于开状态,使压缩气体进入制动腔,当转速降为零时,过一分钟后往里推手拉阀SFA于关状态,排出制动腔气体;再往外拉手拉阀SFB于开状态,使压缩气体进入复归腔,制动器复位后往里推手拉阀SFB于关状态,使复归腔气压排出。从而从而完成机组手动停机过程。

五、安装与维护

1)、安装尺寸:4-M8牙深12mm孔间距为210X60mm;

2)、连接管路时,应将管内清理干净,不得有铁屑、锈铁皮等脏物;

3)、总进气口应加装空气过滤器;

4)、不可安装在水溅到的地方;

5)、本装置在出厂前已试验合格,现场不可分解组装;

6)、本装置安装工作正常后,一般不需要维护。

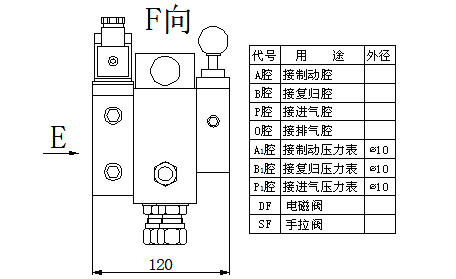

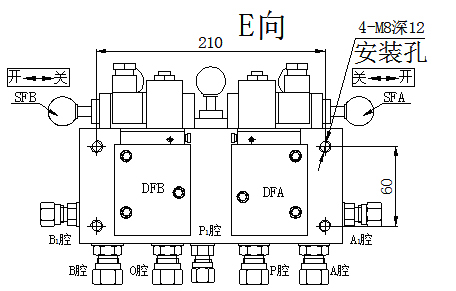

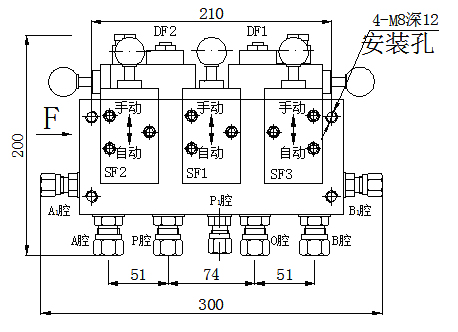

六、外形及安装尺寸
