一、概述
UQK-21—28型液位控制信号器采用有机玻璃外罩,用于控制开口容器中常温液体(水、油)的高度,当液面上升或下降到极限位置时发出报警信号。该信号器由接线盒、磁控开关及磁性浮子等组成。浮球上带有永久磁环,使湿簧继电器接点接通,发出警报。广泛用于需要液位观察的场合。
二、技术参数
1)、螺纹连接为G1/2和G3/4两种可选择,若未作选择则由库存货情况供给.
2)、二个报警信号:接点为常开,位置出厂设置在最高和最低位置;三个报警信号:均为常开,高2设在 50%,四个报警信号:高1高2为常开、低11低12为常闭,高2设在85%、低12设在15%,接线端见下图,若有不同要求请说明,报警位置用户也可自行调整。
3)、产品为立式安装,环境温度小于55℃; 介质温度5-60℃ 4)、呼吸孔不能堵死,保证信号器内外通气,使其内外气压相同.
5)、主要参数:
型 号 |
D |
液位控制范围H |
L |
控制误差 |
联接方式1 |
联接方式2 |
接点容量 |
UQK-21 |
ф100
|
100 |
270 |
±2.5 |
G1/2 |
G3/4 |
AC220V
0.3A |
UQK-22 |
150 |
320 |
G1/2 |
G3/4 |
UQK-23 |
250 |
420 |
G1/2 |
G3/4 |
UQK-24 |
500 |
670 |
G1/2 |
G3/4 |
UQK-25 |
1000 |
1170 |
±1.5 |
G1/2 |
G3/4 |
UQK-26 |
1500 |
1670 |
G1/2 |
G3/4 |
UQK-27 |
2000 |
2170 |
±1.0 |
G1/2 |
G3/4 |
UQK-28 |
2500 |
2670 |
G1/2 |
G3/4 |

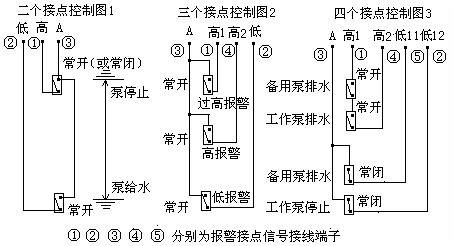

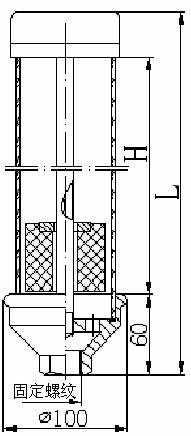

三、外形尺寸及接线

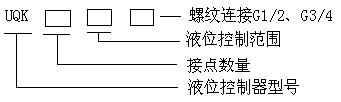

四、型号说明
例:UQK-25-G1/2表示
控制
|
