一、概述

WXJ型液位信号器适用于各种开口容器液面位置的测量，并发出电信号 ，控制相应设备的运行。并可从指示器中观察液位的情况。本产品由浮标组件、指示器、磁控开关、接线盒等组成。浮筒在浮力作用下，随液面升降带动指示器升降。指示上的磁力驱动设置于导向管内的磁控开关动作，发出相应电信号并可现地直观地观察液位的高低。

二、主要技术参数

  1）、磁控开关容量，允许最高电压AC500V或最大电流1A；但最大功率不得大于其中：

①、一常开式的为30W；

②、一常开一常闭式转换的为100W；

  2）、该产品为立式安装，海拔高度不超过1000米；

  3）、介质温度：0.5℃~100℃、湿度不大于98%（20℃）；

  4）、本信号器出厂时预置的液位信号位置与实际不符时，可以改变相应的磁控开关的接线长度来调整。

三、型号说明

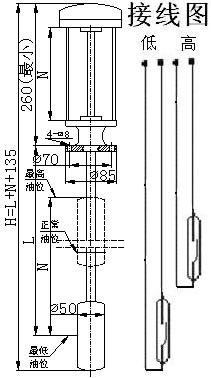

四、安装尺寸
