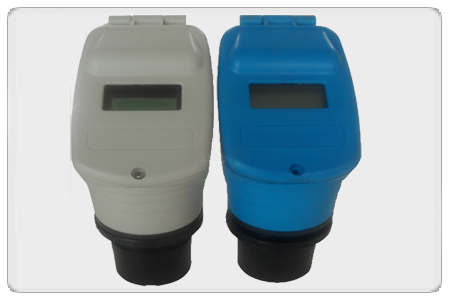

一、概述
本仪表具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域，可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
本仪表具有如下特点：
l 电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
l 超声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
l 我公司特有的声波智能技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
l 本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
l 仪表的所有输入、输出线均具有防雷、防短路的保护功能。
二、技术指标
测量范围： 0～15m（根据实测量程选定）
盲 区： 0.25m～0.6m
测距精度： 0.3%（标准条件）
测距分辨率： 1mm
压 力： 4个大气压以下
仪表显示： 自带LCD显示液位或空间距离
模拟输出： 4～20mA
数字输出： RS485、Modbus协议或定制协议
显 示： 高亮字符液晶显示;防护等 IP65;
供电电压： DC24V/AC220V，防雷装置内置
环境温度： －20℃ ～ ＋60℃
防护等级： IP65
三、产品型号
|
|
代码 |
说明 |
|
TDS-CSBY3- |
-□ |
□□ |
□ |
□ |
-□ |
□□ |
新系列 |
|
功能类别 |
2
3
4 |
|
二线制
三线制
四线制 |
|
量程
(用需要的数字填) |
4
10 |
|
L=4m
L=10m |
|
传感器 |
0
1
2 |
|
普通
防腐
定制 |
|
开关量数量 |
0
1 |
|
无
带两路开关量 |
|
供电方式 |
D
A |
|
直流24V
交流（四线制） |
|
探头加长 |
00 |
0～**mm. |
