一、 概述

     TDS-C系列侧装式磁翻柱液位计，是本厂引进、吸收国外同类产品，并加以吸收、消化、提高，可用于各种塔、罐槽、球形容器和熔炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板（管）液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液压计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，

   侧装式磁翻柱液位计的显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧—电阻式液位变送器，可将液位。界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于水电、火电、石油、化工冶金环保、船舶、建筑、食品等各行各业生产过程中的液位测量与控制。

  二、产品特点

    适合容器内液体介质的液位，界位的测量。除现场指示，还可配远传变速器、报警开关、控制开关，检测功能齐全。

   指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。 测量范围大，不受贮槽高度限制。指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。

结构简单，安全方便，维护费用低。耐腐蚀、无需电源、防爆。

 三、 主要技术参数

  1、测量范围：300～15000mm

  2、准确度：±10mm, ±16mm

  3、翻柱直径：10mm,16mm

  4、工作压力：≤2.5Mpa（ 2.5Mpa以上可另行设计）防腐型≤.6Mpa

  5、介质密度：≥0.45g/cm3

  6、介质密度差：≥0.15g/cm3（测量界位）

  7、介质密度：- 20°+250°C（特殊要求可达450°）

  8、介质粘度：≤0.4PaS,对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹

套式液位计。

  9、环境振动：频率≤25Hz，振幅≤0.5mm

  10、跟随速度：≤0.08m/s

   连接法兰：采用化工部1998年最新颁布的HG20592～20635-97法兰标准，若采用其他法兰标准

（如GB、ANSI、DIN等标准）请用户在订货时注明。

    对于高压型侧装式磁性液位计连接法兰采用HG20595-97带颈对焊连接法兰DN25、PN6.0或PN10Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。

   远传配套仪表的主要技术参数请参阅本样本有关内容。 如有特殊要求可在订货时洽谈。

四、选型表

TDS-C

TDS-CFZ磁翻柱液位变送器

P

排污阀

B

1Cr18Ni9Ti 或304SS

L

316SS 或316L

20

法兰通径DN20 或3/4＂

32

法兰通径DN32 或1-1/4＂

25

法兰通径DN25 或1＂

40

法兰通径DN40 或1-1/2＂

50

法兰通径DN50 或2＂

A

法兰公称压力1.0MPa

D

法兰公称压力4.0MPa

B

法兰公称压力1.6MPa

E

法兰公称压力6.3MPa

C

法兰公称压力2.5MPa

F

法兰公称压力10MPa

G

法兰公称压力16MPa

1

-20～80℃

3

-20～200℃

2

-20～130℃

4

-20～400℃

B

BK-1 型凸轮磁驱动式液位开关

C

CK-1 型干簧式液位开关

□

开关数，加SX上下限，加S上限，加X下限

O

不配变送器

A

输出4～20mA 二线制

A1

输出4～20mA 二线制，加带数显仪表

O

普通型

D

隔爆型

E

本安型

□

测量范围（中心距）mm

□

介质密度（g/cm3）

□

工作压力MPa

型号  带排污阀   材料   法兰 法兰压力 温度  报警   报警点数 输出  防爆 量程   介质  工作压力 TDS-C -  P      B    25     B    1    C     2SX    R    0  1000   1     1    ( 例 )

例：表示TDS-CFZ磁翻柱液位变送器，带排污阀，接触液体材料不锈钢1Cr18Ni9Ti或304，法兰盘通径DN25，法兰公称压力1.6MPa，介质温度-20～80℃，报警采用CK-1 型干簧式液位开关，2个(上下限)报警，无变送输出信号，普通型，测量范围（中心距）1000mm，工作压力1MPa

仪表选型说明及注意事项

   ●  选型时，先按所需要对照表中所列举的主要技术参数选定系列型号后

   ● 过程连接法兰均采用化工部HG管法兰标准制造。特殊要求可在订货时洽谈。

   ● 防腐型液位计公称压力≤0.6MPa。

   ●蒸汽夹套加热型液位计安装法兰同普通型。加热夹套连接形式为G3/4”内螺纹接头或DN20，PN1.0MPa平面法兰，订货时任选。

四、安装、调整、使用及保护

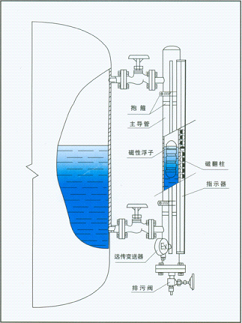

    液位信号计必须垂直安装，通过截止阀(或直通)与压力容器相连通。连接后，打开连通管组件的下法兰盖，检查并要求磁浮子的均压导管的开口必须在浮子上端(孔口朝上)，调整好磁珠向外的正确指示方向，并用木杆轻轻推动浮子在连通管内上下运动，磁珠也相应跟随上下移动，磁记忆开关根据使用方便情况，可与磁珠成90°、180°安装，并观察磁记忆开关能正确动作发讯并记忆，然后固定好下法兰。

压力容器送入工作介质，并使液位上升到正常液面，注意此时上、下越限报警的磁记忆开关最好不处在记忆状态(接图示接线检查)，继续上升液位到上限报警液面时，调整上磁记忆开关位置，使开关动作并发出上限报警信号。液面再继续上升时，开关应处于报警记忆状态，然后使液面下降，当回复到上限报警液面以下稍许时，上磁忆开关应复归为非记忆状态，液位继续下降到下限报警液面时，调整下磁记忆开关位置，使开关动作发出下限报警信号。液位继续下降，开关也应保持报警记忆状态。反复动作数次后，接点达到动作要求，然后将磁记忆开关加以固定。

液位信号计在使用中,应注意免遭重物撞击和强磁性物体接近而造成误动作。

液位信号计如用截止阀与压力容器连结，应注意当压力容器升压时，首先打开截止阀，防止压力容器升压后，再突然打开阀门，而造成浮子损坏。

液位信号计应装箱发运，元件暂时不用时，应存放在库房内，并妥善保管。

用户在规定的保管、运输和遵守使用规则下，从制造厂发货之日起18个月内，因制造不良而发生损坏或不能正常作用，制造厂负责修理或更换。

注意事项：

    因运输或其他振动，可能引起磁记忆开关接点状态错乱，在接线前，用磁钢在连通管外上下拉动浮子，模拟动作一次，使磁记忆开关接点状态恢复正常。然后再接线、投入使用。
