一、概述

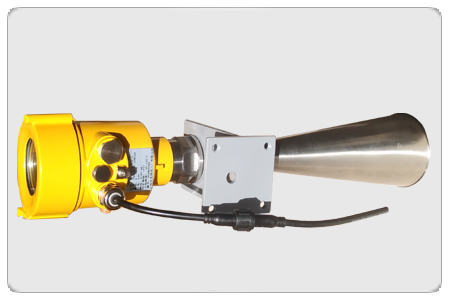

TDS-LDC智能雷达液位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测液面，其部分电磁波被反射回来，被天线接收。TDS-LDC系列26G雷达液位计采用一种高速芯片加上特殊的软件，可以准确识别发射电磁波与接收电磁波的时间间隔，这个时间×电磁波速度÷2=雷达天线到水面的距离。

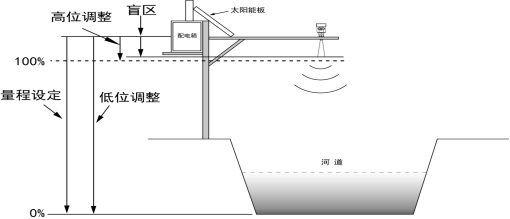

测量的基准面是：螺纹底面或法兰的密封面
注：使用雷达物位计时，务必保证最高水位不能进入测量盲区。
水利水文行业应用特点：
l 波束角小，能量集中，具有更强抗干扰能力，提高了测量精度和可靠性
l 天线尺寸小，便于安装和加防尘罩等天线防护装置
l 重量轻约1.5KG，便于安装，减轻安装的水平杆负担
l 测量范围最高可达70米，覆盖大型水库等水位测量
l 多种输出电路接口与采集系统配合，既可以给RTU提供485信号，也可以提供4-20mA信号
l 采用脉冲工作方式，雷达水位计发射功率极低，有效延长电池寿命。
二、技术参数
外 壳 外壳和外壳盖之间的密封 硅橡胶，外壳视窗 聚碳酸酯 不锈钢接地端子
供电电压 二线制 DC 24 V /4~20mA，功耗 max 0.75W，
电缆参数 电缆入口／插头 M20xl.5电缆入口接线端子 导线横截面1.0mm²
输出参数 输出信号4~20mA 分辨率 1. 6u A 故障信号 电流输出不变；积分时间 (0～50)s，可调
盲区 天线末端
最大测量距离 是10米
微波频率 26GHz
测量间隔 大约1秒（取决于参数设置）
调整时间 大约1秒（取决于参数设置）
显示分辨率 1mm
工作存储及运输温度 (-40～100) ℃
过程温度（天线部分的温度） (-40～100)℃
压力 常压或者1个标准大气压
耐震 机械震动 l0m/s² , ＜10Hz
三、仪表线性
TDS-LDC：发射角取决于天线尺寸
直径 76mm的天线，发射角度是：12°；
直径 96mm的天线，发射角度是： 8°；
直径121mm的天线，发射角度是： 6°；

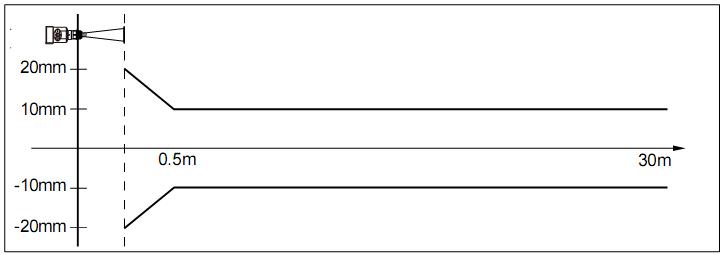

精度见下图
四、外观尺寸及法兰选型：

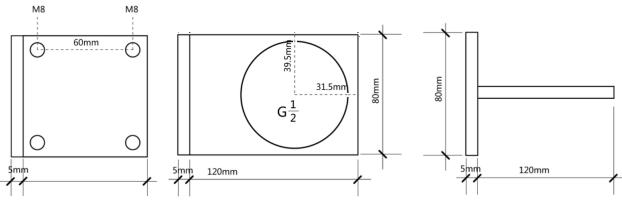

 T字型安装支架尺寸图：
|
