一、概述

DWG导叶位置开关由进口行程开关、导轨、滑块、安装支架等组成，行程开关固定在滑块上，按用户要求将开关整定在相应位置，发出导叶位置的开关量信号，开关的数量可按用户的要求设置。

二、型号说明

三、特点

1)、结构简单，安装调试方便

2)、测点整定后，位置不会发生变化

3)、可靠性高、稳定性妻子、使用寿命长

四、技术参数

1)、量 程：80～1500mm

2)、环境温度：-10～50℃ 相对湿度：95%R.H

3)、整机材质：航空铝材

4)、输 出：6个、8个、10个（可更多）纯机械开关量

5)、接点容量：250VAC 5A 24VDC 1A

6)、安装方式：支架安装（可定做）

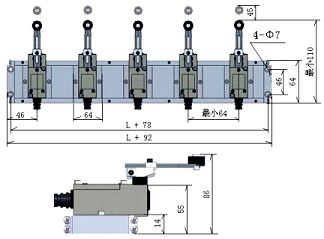

五、外形尺寸图

六、安装及维护

1)、不可安装在有水溅到的地方。

2)、通过安装支架与水轮机组接力器相连，接力器按图相关尺寸配4-M6深12mm螺钉孔。

3)、开关的触杆长度可调，调节范围0～45mm。
