一、概述

   JYZ型集油装置的泵组工作介质为汽轮机油，噪音低，操作简单方便，是理想的集油装置。

二、主要技术参数

  1、油箱容积：65L、80L（可根据用户要求定制）  2、油泵型号：2CY-1.1/14.5-1

  3、流    量：1.1m3/h                          4、吸入压力：0.048Mpa

  5、排出压力：1.45Mpa                          6、电机型号：Y-100L1-4

  7、功    率：2.2KW                           8、工作电源：AC380V  50Hz

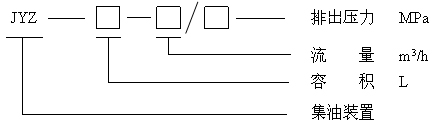

三、型号说明

四、结构与工作原理简介

JYZ型集油装置由电动机、油泵、油箱、滤油器、油位计等组成，整台油泵安装在油箱上，噪音低，操作简单方便适用于收集和泄露油，当集油到一定量时，油泵组将油抽送到指定位置。

    JYZ型集油装置的电气控制单元可设置成自动、停止、手动工作方式。当设置成自动方式时，控制线路根据油位对油泵电机进行启、停控制，实现无人操作的自动控制功能；当油位过高时，发出报警信号，便于维护。当设置为手动方式时，可直接手动控制油泵的启、停。

油箱内可根据用户需要加装新型的油混水监控装置，能自动对油箱内的油进行自动监控，其信号准确性、可靠性均迈上了一个新的台阶。

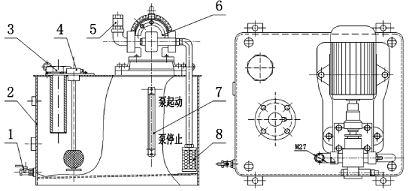

五、总装图
