一、用途及特点
NZL型手动滤器是清除水中悬浮物的设备，适用于水电站技术供水系统对水质的处理。该手动滤器具有性能可靠、操作简便、体积小、寿命长等特点。
二、主要技术参数
1、工作水压：1.6、2.5MPa
2、工作介质：水；
3、公称通径：50、80、100、150、200；
4、过滤精度：0.2～5mm （可选）；
5、使用条件：介质温度＜50°C，相对湿度＜95%；
6、过滤沙粒大小：≥2㎜(可根据客户要求定做)。
三、型号说明

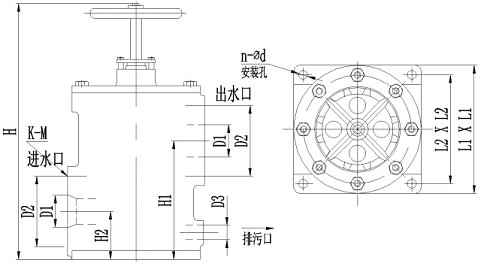

四、安装尺寸
|
型号 |
NZL-50 |
NZL-80 |
NZL-100 |
NZL-150-1.6 |
NZL-150-2.5 |
NZL-200 |
|
D1 |
50 |
80 |
100 |
150 |
150 |
200 |
|
D2 |
125 |
160 |
180 |
240 |
240 |
295 |
|
D3 |
G1″ |
G2″ |
G2″ |
4-Φ18 |
4-Φ18 |
8-Φ18 |
|
H |
390 |
552 |
670 |
950 |
950 |
1245 |
|
H1 |
185 |
330 |
400 |
550 |
560 |
1040 |
|
H2 |
85 |
120 |
150 |
180 |
220 |
250 |
|
K-M |
4-M16 |
4-M16 |
8-M16 |
8-M20 |
8-M20 |
8-M20 |
|
L1 |
200 |
320 |
400 |
380 |
600 |
800 |
|
L2 |
170 |
270 |
340 |
320 |
510 |
680 |
|
n-d |
4-Φ14 |
4-Φ16 |
4-Φ16 |
4-Φ24 |
8-Φ14 |
8-Φ16 |
五、使用说明
NZL型手动滤水器的清污、排污过程不影响正常积水。正常过滤状态时，排污阀关闭。当需要清污、排污时，排污阀打开，滤水器开启，进出水管口与被冲洗的滤网单元相连通，附在滤网上的污物借助滤水器内部的部分过滤后的清洁水反冲，经排污阀流出，排入集水井。
|
