一、工作原理

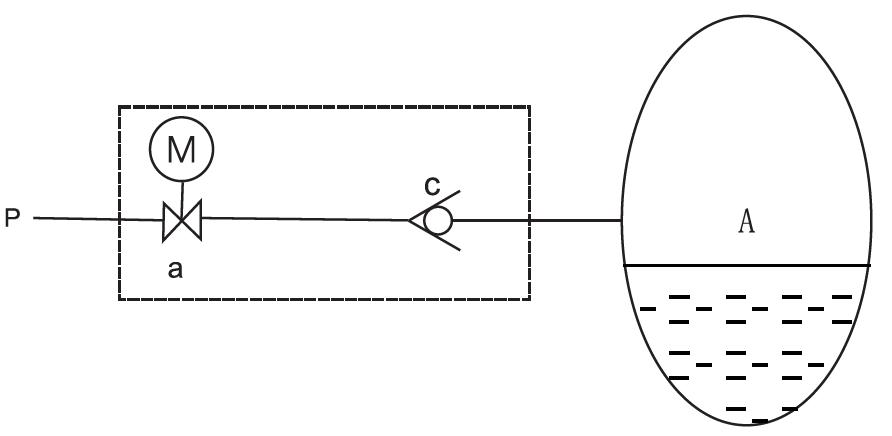

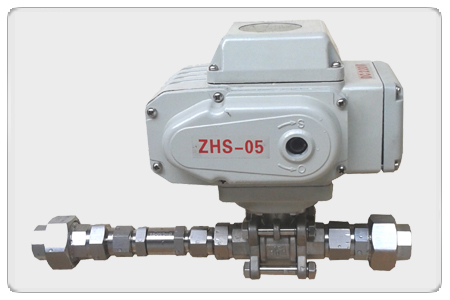

   简易型自动补气装置：工作原理如下图所示，当自动补气条件满足时,电动球阀得令通电,高压气通过电动球阀a、单向阀c补气。此时阀位指向开启位置，同时位置开关输出补气信号。建议采用PLC间歇补气，防止补气过量。电动球阀带手动装置，失电时可实现手动操作。

                              TDS-BQ11简易型工作原理

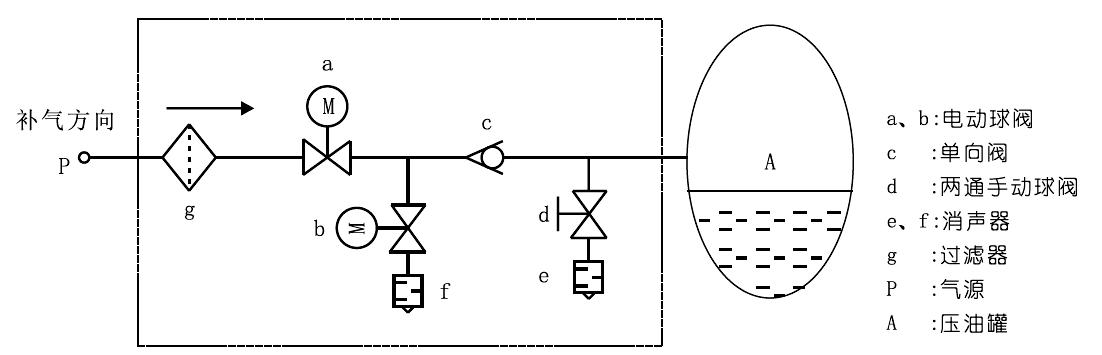

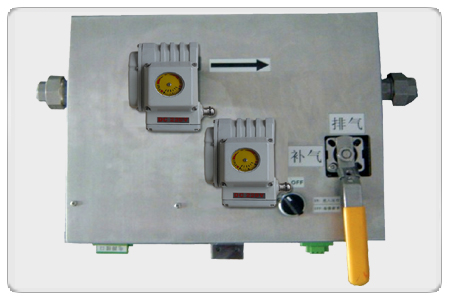

多功能型自动补气装置：工作原理如下图所示，a和b为电动球阀，c为单向阀，d为两通手动球阀，e和f 为消声器，g为过滤器，P为气源，A为压油罐。

当两通手动球阀d关闭时：

自动补气：当自动补气条件满足时，关闭电动球阀b,打开电动球阀a,补气过程：高压气气源P→过滤器g→单向阀c→压油灌A补气。

停止补气：当压油灌A补满时，关闭电动球阀a,停止补气。打开电动球阀b,压油灌A的气压被单向阀c阻断，a和c之间的管段被排空至常压，单向阀密封增强。同时，防止球阀a渗漏过补气。

电动球阀a、b都带手动功能，当电动球阀掉电时可进行手动操作。

手动补气：通过电动球阀的手动旋钮开启/关闭电动球阀a,实现手动补气。注意：手动补气之前，确保电动球阀b必须关闭。

检修排气：当检修需排掉高压气体时，关闭控制电源，打开两通手动球阀d进行排气。

由于电动球阀动作的滞后性（动作时值为10S），为了防止过补气，建议控制回路采用点动控制补气→自动补气一段时间（如20S）后，关闭电动球阀；在检测自动补气条件。

可选配安全阀，当A压力超过安全压力时，自动卸压至额定压力。
